GPON 1/32 Mini Optical Fiber Splitter Planar Lightwave Circuit

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম YINGDA
সাক্ষ্যদান ISO
মডেল নম্বার 1x32 fiber optic splitter
ন্যূনতম চাহিদার পরিমাণ 100 pcs
মূল্য negotiable
প্যাকেজিং বিবরণ 1pc/ box, 20pcs/carton box
ডেলিভারি সময় 5-8days after payment
পরিশোধের শর্ত Western Union, T/T, MoneyGram
যোগানের ক্ষমতা 10,000 pcs per month

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
split ratio 1x32 couplers connector SC
fiber type singlemode G657A1 insertion loss 16.5dB
Uniformity (Max.) <1.3dB wavelength 1260 - 1650 nm
PDL(Max.) 0.3dB Standard Telcordia GR-1221 and GR-1209
steel tube 80×20×6mm
লক্ষণীয় করা

fiber optic splitter

,

plc splitter

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

GPON 1:32 Mini Optical Fiber Splitter Planar Lightwave Circuit with SC/UPC Connector Steel Tube





YINGDA provides whole series of 1xN and 2xN splitter products .



Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology. It features small size, high reliability, wide operating wavelength range and good channel-to-channel uniformity, and is widely used in PON networks to realize optical signal power splitting.



All products meet GR-1209-CORE and GR-1221-CORE requirements.





Splitter Tube Internal Structures:

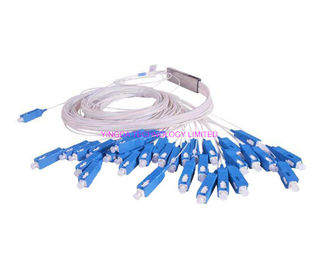

GPON 1/32 Mini Optical Fiber Splitter Planar Lightwave Circuit 0



Features



Bend Insensitive G657A fiber

Low Insertion Loss and PDL



Telcordia GR-1209 & GR-1221-CORE Compliant

High Polarization Extinction Ratio & Excellent Uniformity

Jacketing Material Rated to -40 to +85 °C Operating Temperature

Compact package,convenient for small Application & High Density Areas

Offer Unique Designs and Configuartions & Support Industry Standard Applications



Applications

  • FTTx Deployments(GPON/BPON/EPON)
  • CCTV/CATV Links
  • Access/Metro Networks
  • Long Haul Telecommunications



1×N PLC Splitter Specifications



Ports 1×2 1×4 1×8 1×16 1×32 1×64
Operating Wavelength (nm) 1260~1650
Insertion Loss (dB) Max(P/S) 3.8/4.0 7.1/7.3 10.2/10.5 13.5/13.7 16.5/16.8 20.5/21.0
Loss Uniformity (dB) Max 0.6 0.6 0.8 1.2 1.5 2.5
PDL (dB) Max 0.15 0.15 0.25 0.3 0.3 0.3
Return Loss (dB) Min UPC:50 APC:55
Directivity (dB) Min 55
Standard Input Fiber Bend Insensitive SM Single Fiber(ITU G.657A)
Standard Output Fiber Bend Insensitive SM Ribbon Fiber(ITU G.657A)
Standard Output Color Blue,Orange,Green,Brown,Grey,White,Red,Black (TIA/EIA 598-B)
Max.Optical Power(mw) 300
Humidity Range(rh) 5%~85%
Operating Temperature(°C) -40~+85
Storage Temperature(°C) -40~+85
Connector Options FC/SC/LC/ST/MU/E2000
Packaging Options Bare Device*Mini Tube*ABS Module*LGX Box*19''/23'' Rack-mount

*Telcordia GR-1221-CORE&G-1209-CORE Compliant.
*Premium spec available upon request. (P/S:Premium Grade/Standard Grade)
*Typical value at +23°C without connectors losses.



Product details

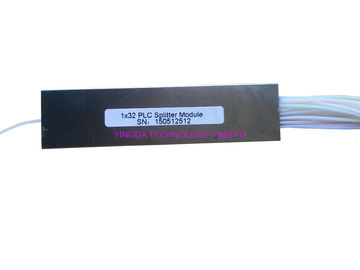

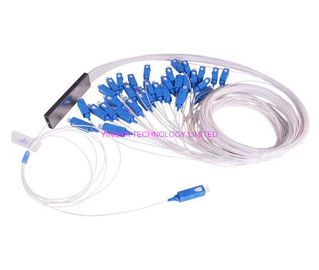

GPON 1/32 Mini Optical Fiber Splitter Planar Lightwave Circuit 1GPON 1/32 Mini Optical Fiber Splitter Planar Lightwave Circuit 2

plc splitter input and output color, connectors,length can be decide by customers: white, blue, green, red..etc

the steel tube can print a label with customer logo, part number or other important ghings.

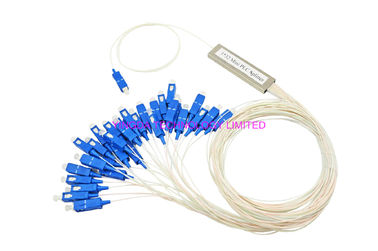

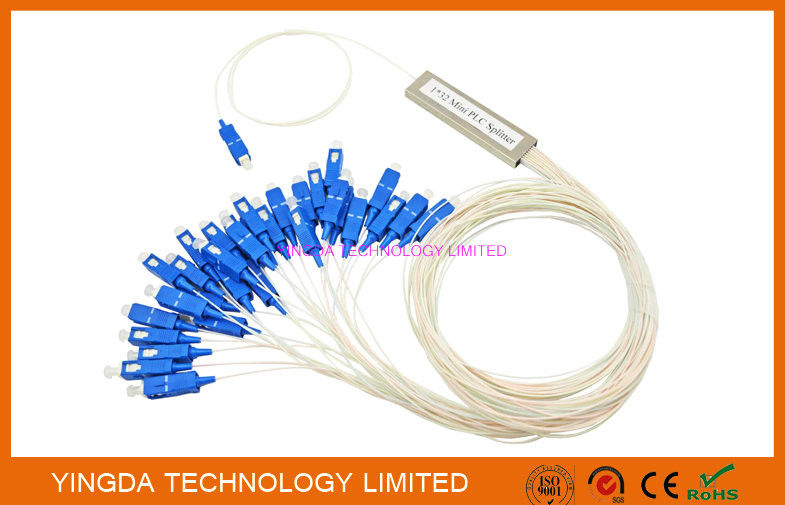

GPON 1/32 Mini Optical Fiber Splitter Planar Lightwave Circuit 3GPON 1/32 Mini Optical Fiber Splitter Planar Lightwave Circuit 4

ribbon fibers inside: 4x8fibers, input: 1 or 2 series ok, package by box, better protection for connectors and fibers.







Order information



Type Package size Port Fiber Type Input/output Fiber length connector
PLCS BF=bare fiber
FO=fan-out
MD=module
MB=metal box
01X02
01x04
01x08
……
02x16
02x32
02x64
0=G652D
1=G657A
C=Customize
1=bare fiber
2=900µm
tight buffered
3=2.0mm
Loose tube
4=3.0mm
Loose tube
1=1m
2=1.5m
C=Customize

0=no connector
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST/APC
6=ST/PC
7=LC/AP
8=LC/PC
C=customize
