48 কোর FTTH ড্রপ ক্যাবল IP68 মেকানিক্যাল ফাইবার অপটিক জয়েন্ট এনক্লোসার ডোম স্প্লিটার 1x32​ 1x16 1x8

আনকাট 1x16 PLC স্প্লিটার 48 কোর ফিউশন জয়েন্ট ক্লোজার ফাইবার অপটিক ডোম মেকানিক্যাল সিল FOSC

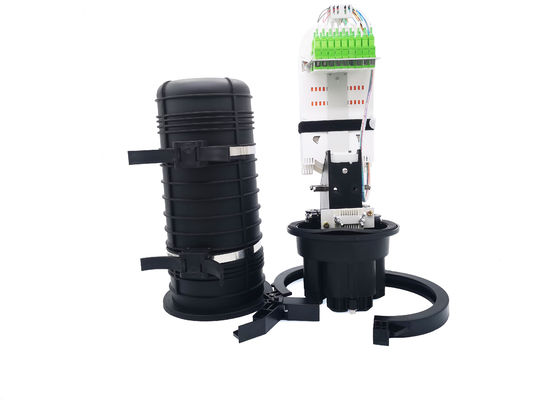

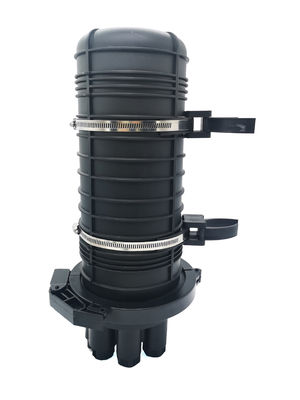

GJS-M5-JFT অপটিক্যাল ফাইবার স্প্লাইস ক্লোজার হল একটি গম্বুজ ধরনের ঘের, যা অপটিক্যাল ফাইবার ট্রান্সমিশনের সময় সরাসরি সংযোগের জন্য ব্যবহার করা হয় এবং 4টি রাউন্ড ক্যাবল ইনলেট হোল এবং 1টি উপবৃত্তাকার ক্যাবল ইনলেট হোল সহ যৌথ সংযোগ সুরক্ষা প্রদান করে;এটি যান্ত্রিক সীল গ্রহণ করে;এটি ওভারহেড, পোল মাউন্ট, প্রাচীর মাউন্ট এবং সমাহিত ইনস্টলেশনের জন্য ব্যবহার করা যেতে পারে;ভাল sealing কর্মক্ষমতা, সহজ ইনস্টলেশন এবং ব্যাপক অ্যাপ্লিকেশন পরিসীমা.

স্পেসিফিকেশন

বৈশিষ্ট্য

• পণ্যের সমস্ত কর্মক্ষমতা সূচক জাতীয় YD/T 814.1 সংযোগকারী বক্স স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
• 5pcs কেবল পোর্ট: 4 রাউন্ড এবং 1 ডিম্বাকৃতি পোর্ট, যা φ 7 - φ 18 এর অপটিক্যাল কেবল অ্যাক্সেস করতে পারে, আনকাট ফাংশন উপলব্ধ
• বাইরের বাক্সের বডিটি উচ্চ শক্তির প্রকৌশল প্লাস্টিক এবং অ্যান্টি-এজিং এজেন্ট সহ উচ্চ চাপ ইনজেকশন ছাঁচনির্মাণ দিয়ে তৈরি।এটিতে হালকা ওজন, উচ্চ যান্ত্রিক শক্তি, শক্তিশালী জারা প্রতিরোধের, বাজ প্রতিরোধের এবং দীর্ঘ পরিষেবা জীবনের বৈশিষ্ট্য রয়েছে।

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------------------------------------আমি

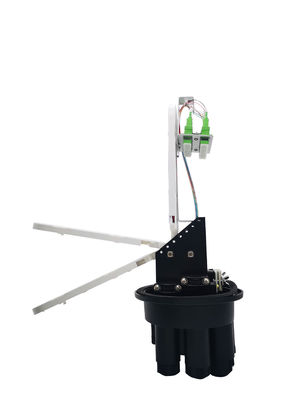

• বক্সে থাকা সুপারপোজড স্ট্রাকচার ফাইবার ফিউশন ট্রে এবং স্বাধীন ইনসুলেশন গ্রাউন্ডিং ডিভাইস ফাইবার কোর নম্বর কনফিগারেশন, প্রসারণ এবং তারের গ্রাউন্ডিংকে নমনীয়, সুবিধাজনক এবং নিরাপদ করে তোলে।
• বাক্সের ভিতরে এবং বাইরে ধাতব উপাদান এবং ফাস্টেনারগুলি স্টেইনলেস স্টিলের তৈরি, যা বিভিন্ন পরিবেশে ব্যবহার করা যেতে পারে।

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------আমি

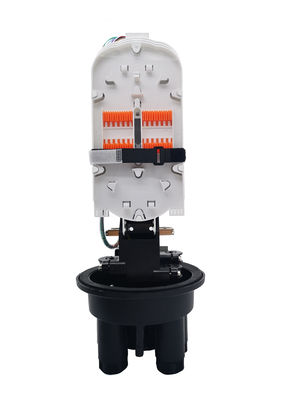

• 48core 3pcs ট্রে লোড করবে, 1টি স্প্লিটারের জন্য এবং 2টি ফিউশনের জন্য।প্রতিটি ট্রে 24কোর একক ফাইবার ফিউশন করতে পারে।একটি স্বচ্ছ কভার, বড় রাউটিং এলাকা এবং যুক্তিসঙ্গত বাঁক ব্যাসার্ধ সহ প্রতিটি ট্রে, স্ক্রু দিয়ে ধাতব অ্যাডাপ্টার বন্ধনীতে স্থির করা হয়৷ স্প্লিটার টিউব ট্রেতে ঠিক করতে পারে৷

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------------------

আমি

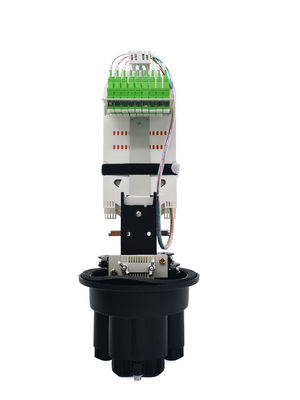

• 1x16-এর অ্যাডাপ্টার প্লেটগুলি নীচের ছবির মতো হতে পারে, এটি সর্বোচ্চ 18SC অ্যাডাপ্টার ধরে রাখতে পারে, 1x16 বা 2x16 এর জন্য স্পাইরাল টিউব বা ny টন টাই ঠিক করার জন্য।

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------------------

স্ট্যান্ডার্ড আনুষঙ্গিক:

পোল মাউন্ট কিট, প্লাস্টিক রেঞ্চ, ইনার হেক্সাগন রেঞ্চ, রাবার সিলিং এবং ক্যাবল পোর্টের জন্য কিট, হিট সঙ্কুচিত সুরক্ষা হাতা, নম্বর চিহ্ন, নাইলন টাই ইত্যাদি।

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------------------------------

ফাইবার অপটিক জয়েন্ট এনক্লোজার ইনস্টলেশন প্রক্রিয়া

অপটিক্যাল তারের ভিত্তির উপর অপটিক্যাল তারের আর্থিক নিয়ন্ত্রণ থেকে প্রবেশ করে।

তারের ধারকটি কেবলটি লক করতে ব্যবহৃত হয় এবং ইস্পাত কোরটি চাঙ্গা কোর কলামে প্রবেশ করে এবং শক্তভাবে চাপা হয়।

1. ডিম্বাকৃতি ছিদ্র সহ অপটিক্যাল তারের ইনস্টলেশন:

উপবৃত্তাকার গর্তে রাবার প্যাড, প্লাস্টিক ব্লক এবং প্লাস্টিক প্লাগটি বের করুন, অপটিক্যাল কেবলটি রাবার প্যাডের মধ্য দিয়ে যায় এবং তারপরে প্লাস্টিকের ব্লকে ফিতে দিন, অবশেষে প্লাস্টিকের প্লাগ যোগ করুন, বোল্টকে শক্ত করতে রেঞ্চ ব্যবহার করুন এবং বেসটি লক করুন অপটিক্যাল তারের খাঁড়ি এর sealing সম্পূর্ণ করতে.

2. এর ইনস্টলেশন4 রাউন্ডঅপটিক্যাল তারের:

ছোট তারের ইনলেট হোলের প্লাস্টিকের বাদামটি স্ক্রু করুন, φ 27 সিলান্ট প্লাগটি বের করুন, নীচের চিত্রে দেখানো ক্রম অনুসারে আনুষাঙ্গিকগুলি ইনস্টল করুন এবং অবশেষে জোড়ায় তারের খাঁড়িটি সিল করতে প্লাস্টিকের নাটকে শক্ত করতে রেঞ্চ ব্যবহার করুন। .

3. অপটিক্যাল বিভাজন: আনাসংরক্ষিত ওয়াইন্ডিংয়ের জন্য ফিউশন ট্রেতে অপটিক্যাল কেবলটি ফিউশন করুন, পিগটেল প্রান্তে ফিউশন করুন এবং ফিউশন স্লটে তারের শেষটি ফিউশন করুন, অ্যাডাপ্টারের ইনলেটে পিগটেল সংযোগকারী ঢোকান, অ্যাডাপ্টারের আউটলেটে পিএলসি স্প্লিটারের ইনপুট ঢোকান , স্প্লিটারের আউটপুট অ্যাডাপ্টারের ইনপুট প্রান্তে ঢোকানো হয়, এবং অপটিক্যাল কেবলটি অবশেষে অ্যাডাপ্টারের আউটলেটে নিয়ে যাওয়া হয়।

4. সরাসরি ফিউশন:সংরক্ষিত উইন্ডিং এর জন্য ফিউশন ট্রেতে বাট ক্যাবল প্রবর্তন করুন, তারপর ফিউশন স্লটে ফিউশন দুই প্রান্ত।

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------------------------------

আবেদন:diret সমাহিত, নালী, বায়বীয়, টেলিযোগাযোগ, মোবাইল, CATV, হাইওয়ে, ব্রডব্যান্ড কোম্পানি, ইত্যাদি
