ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | GJS-H010 |
MOQ: | 100 units |
মূল্য: | আলোচনাযোগ্য |
বিতরণ সময়: | 7days after get payment |
অর্থ প্রদানের শর্তাবলী: | T/T, MoneyGram, Western Union |

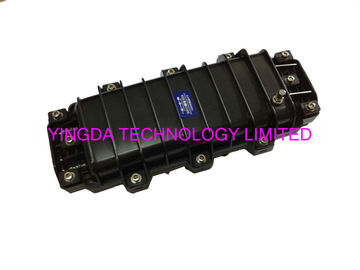

অনুভূমিক 3 3 আউট ফাইবার অপটিক Splice বন্ধ, গ্রাউন্ড ফাইবার যুগ্ম ক্লোজার 96 কোর অধীনে
মডেল: GJS-H010
আবেদন: বায়বীয়, ভূগর্ভস্থ, প্রাচীর-মাউন্টিং, ডাল্ট-মাউন্টিং, হ্যান্ডহোল-মাউন্টিং।
পরিবেষ্টিত তাপমাত্রা -40 ℃ থেকে + 65 ℃।
ফাইবার Splicing বক্স sStructure
বিশেষ উল্লেখ
বাইরের মাত্রা (LxWxH) | 430x180x125 (মিমি) |
ওজন (বাইরে বাক্স বাদে) | 2500g-2825g |
ইনলেট / আউটলেট পোর্ট সংখ্যা | 3 (টুকরা) প্রতিটি পাশে (মোট 6 টুকরা) |
ফাইবার তারের ব্যাস | Φ8-Φ20 (মিমি) |
FOSC এর ক্ষমতা | বঞ্চি: 1২-96 (কোরের) রিবন: সর্বোচ্চ 144 (কোর) |
অভ্যন্তরীণ ব্যাস | 320x120x100 (মিমি) |
বোনা ট্রে ক্ষমতা | বকসি: 1২, ২4 (কোর); রিবন: 3 (টুকরা) |
প্রধান উপাদান
না। | উপাদানগুলির নাম | পরিমাণ | ব্যবহার | মন্তব্য | |
1 | হাউজিং | 1 সেট | ফাইবার তারের splices রক্ষা সম্পূর্ণ | ||
2 | ফাইবার অপটিক splice ট্রে (Fost) | সর্বোচ্চ। 6 টি পিসি (বঞ্চি) সর্বোচ্চ। 4 পিসি (পটি) | তাপ সংকুচিত প্রতিরক্ষামূলক হাতা নির্ধারণ এবং ফাইবার ধারণ | ||
3 | ভিত্তি | 1 সেট | ফাইবার-কেবেল এবং FOST- এর শক্ত চক্র স্থাপন | ||
4 | সীল ফিটিং | 1 সেট | FOSC কভার এবং FOSC নীচে মধ্যে সীল | ||
5 | পোর্ট প্লাগ | 6 টুকরা | খালি পোর্ট sealing | ||
6 | চাপ পরীক্ষার ভালভ | 1 সেট | বায়ু ইনজেকশন পরে, এটি চাপ পরীক্ষার এবং সিলিং পরীক্ষা জন্য ব্যবহৃত হয় | প্রয়োজনীয়তা অনুযায়ী কনফিগারেশন | |
7 | আর্থিং উদ্ভূত ডিভাইস | 1 সেট | পৃথিবী সংযোগের জন্য FOSC ফাইবার তারের ধাতব উপাদানগুলি ডেরিভেটিভ | প্রয়োজনীয়তা অনুযায়ী কনফিগারেশন |
প্রধান আনুষাঙ্গিক এবং বিশেষ সরঞ্জাম
না। | আনুষাঙ্গিক নাম | পরিমাণ | ব্যবহার | মন্তব্য |
1 | তাপ shrinkable প্রতিরক্ষামূলক হাতা | ফাইবার splices রক্ষা | ক্ষমতা অনুযায়ী কনফিগারেশন | |
2 | নাইলন টাই | প্রতিরক্ষামূলক কোট সঙ্গে ফাইবার স্থির | ক্ষমতা অনুযায়ী কনফিগারেশন | |
3 | অন্তরণ টেপ | 1 রোল | সহজ ফিক্সিং জন্য ফাইবার তারের এর ব্যাস Enlarging | |
4 | সীল টেপ | 1 রোল | সিল ফিটিং সঙ্গে ফিট করে যা ফাইবার তারের বিস্তৃত বিস্তৃত | স্পেসিফিকেশন অনুযায়ী কনফিগারেশন |
5 | হুক ঝুলন্ত | 1 সেট | বায়বীয় ব্যবহারের জন্য | |
6 | আর্থিং তারের | 1 টুকরা | পৃথিবী ডিভাইসগুলি মধ্যে মধ্যে চলন্ত | |
7 | আবছা কাপড় | 1 টুকরা | স্ফটিক ফাইবার তারের | |
8 | লেবেল পেপার | 1 টুকরা | লেবেল ফাইবার | |
9 | বিশেষ রেঞ্চ | 3 টুকরা | বল্টু ফিক্সিং, শক্ত চাঙ্গা মূল নমন বাদাম | |
10 | কাগজ পরিমাপ | 1 টুকরা | বৃত্ত পরিমাপ, যার এর ব্যাস সীল টেপ সঙ্গে বিস্তৃত হয় | |
11 | বাফার টিউব | গ্রাহকদের দ্বারা সিদ্ধান্ত নেওয়া হবে | ফাইবার হিট এবং FOST সঙ্গে সংশোধন করা হয়েছে, পরিচালনার বাফার | প্রয়োজনীয়তা অনুযায়ী কনফিগারেশন |
12 | desiccant | 1 ব্যাগ | Air desiccating বায়ু জন্য sealing আগে FOSC মধ্যে রাখুন। |
চিত্র 1 চিত্র 2

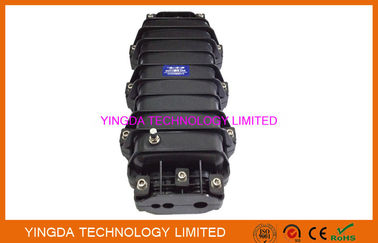

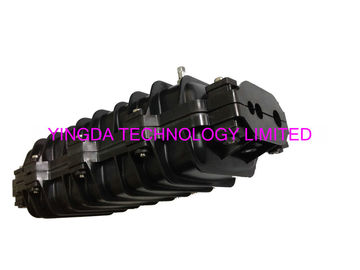

ফাইবার বিদারণ বাক্স ইনলাইন টাইপ শীর্ষ ফাইবার splice বক্স অনুভূমিক টাইপ দিকে
চিত্র 3 চিত্র 4
চিত্র 5 সংখ্যা 6
চিত্র 7 চিত্র 8
ফাইবার বিমূর্ত বন্ধন সর্বোচ্চ 4 পিসি 24 ফাইবার ট্রে ইনস্টল করতে পারেন, প্লাস্টিকের হাতা হোল্ডার সঙ্গে প্রতিটি ট্রে। চিত্র 7 দেখুন
সব splice ট্রে একে অপরের সাথে ওভারল্যাপ, এবং screws সঙ্গে বন্ধ উপর ফিক্স, তাই এটি দীর্ঘ পরিবহন উপর ভাঙ্গা হবে না। সিকুয়র দেখুন 8
