ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | GJS-D015 |
MOQ: | 100 PCS |
মূল্য: | আলোচনাযোগ্য |
বিতরণ সময়: | 5days after pay |
অর্থ প্রদানের শর্তাবলী: | T/T or western Union |

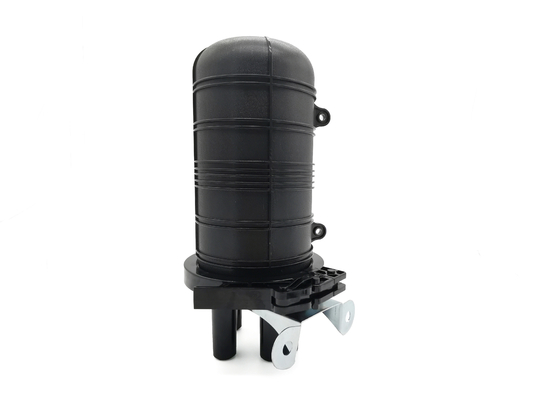

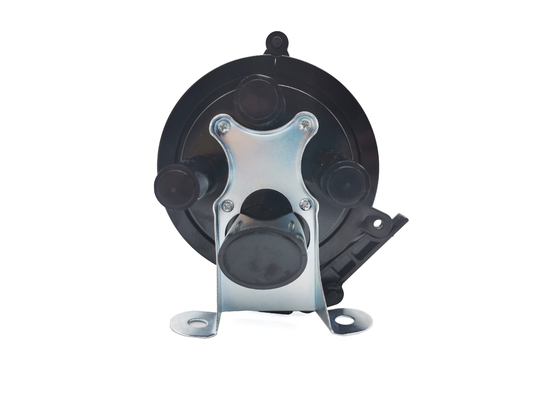

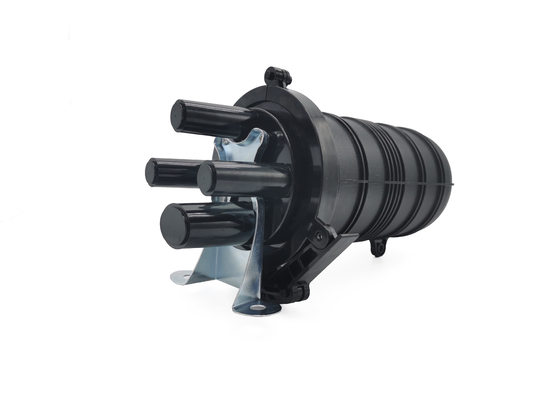

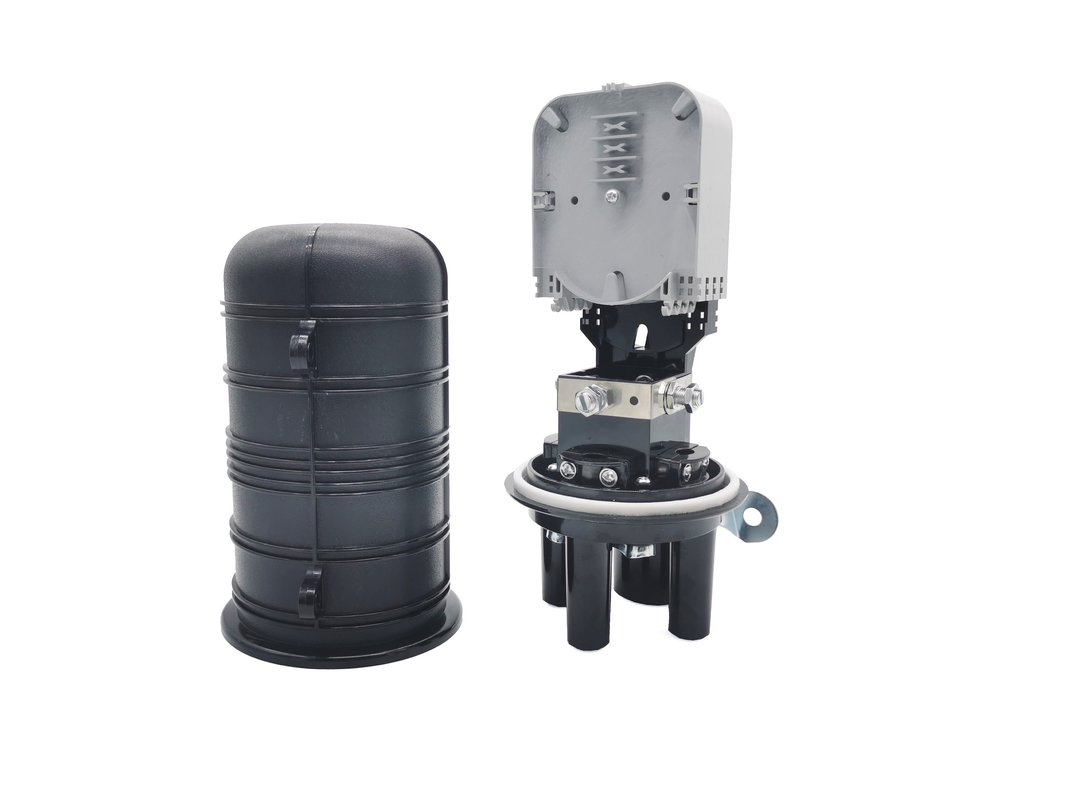

48 কোর IP68 FTTH মিনি ডোম ফাইবার অপটিক স্প্লাইস ক্লোজার হিট সঙ্কুচিত সিল ওয়াল মাউন্ট
এই ইনস্টলেশন ম্যানুয়ালটি সঠিক ইনস্টলেশনের নির্দেশিকা হিসাবে ফাইবার অপটিক স্প্লাইস ক্লোজার (এর পরে FOSC হিসাবে সংক্ষেপে) জন্য উপযুক্ত।
FTTH মিনি ক্লোজার বৈশিষ্ট্য
ফাইবার অপটিক জয়েন্ট বক্স স্পেসিফিকেশন
বাইরের মাত্রা (উচ্চতা x ব্যাস) |
288 মিমি × 178 মিমি |
ওজন (বাইরের বাক্স ব্যতীত) |
1800 গ্রাম-1910 গ্রাম |
ইনলেট/আউটলেট পোর্টের সংখ্যা |
4 টুকরা |
ফাইবার তারের ব্যাস |
Φ8 মিমি~Φ16 মিমি |
FOSC এর ক্ষমতা |
গুচ্ছ: 4-48 (কোর) |
FOSC কভার আকার |
উচ্চতা x ব্যাস: 208 মিমি x 132 মিমি |
ফাইবার অপটিক স্প্লাইস ট্রে (FOST) ক্ষমতা |
গুচ্ছ: 4,6,8,12,(কোর) |
ফাইবার ধরে রাখার ট্রে |
1 পিসি |
স্প্লাইস ক্লোজারটি স্ব-লক ক্ল্যাম্প এবং IP68 ওয়াটারপ্রুফ রিং সহ সম্পূর্ণ বন্ধ, প্রতিটি তারের পোর্ট অভ্যন্তরীণ ধাতব স্ক্রু এবং ফিক্সচার সহ।
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -

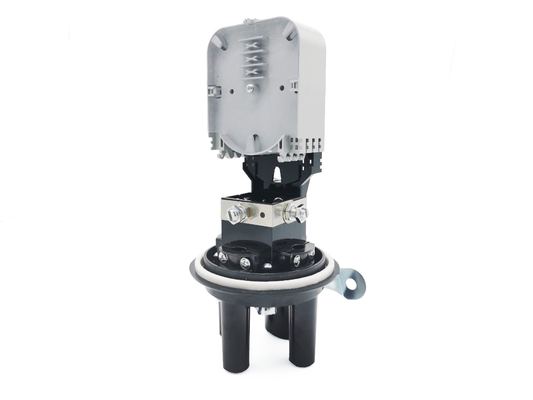

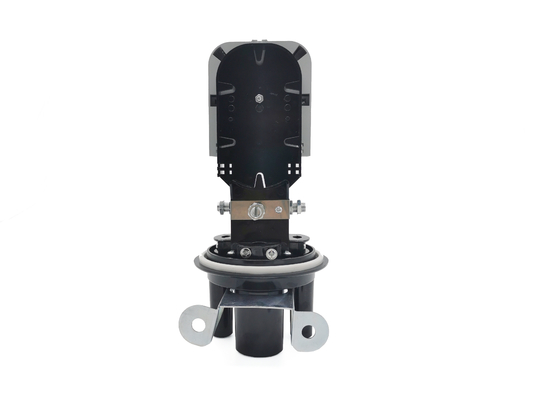

সর্বোচ্চ4 পিস স্প্লাইস ট্রে ধরে রাখুন, প্রতিটি ট্রে 6 ফাইবার/লেয়ার ধরে রাখুন, ডুয়াল ফাইবার 12 কোর, মোট 48 কোর;পিছনের ফাইবার হোল্ডিং ট্রে স্ক্রু এবং বৃহৎ পরিচালন এলাকা দিয়ে নীচের অংশে ঠিক করা হয়।
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
ফাইবার স্প্লিসিং বক্স আনুষঙ্গিক তালিকা:
না. |
আইটেম |
ব্যবহার |
1 |
তাপ সঙ্কুচিত প্রতিরক্ষামূলক হাতা |
ফাইবার splices রক্ষা |
2 |
নাইলন টাই |
প্রতিরক্ষামূলক কোট সঙ্গে ফাইবার ফিক্সিং |
3 |
আর্থিং তার |
আর্থিং ডিভাইসের মধ্যে মাধ্যমে নির্বাণ |
4 |
ঘষিয়া তুলিয়া ফেলিতে সক্ষম কাপড় |
ফাইবার তারের স্ক্র্যাচিং |
5 |
লেবেলিং কাগজ |
ফাইবার লেবেল করা |
6 |
বিশেষ রেঞ্চ |
রিইনফোর্সড কোর এবং বাদাম (প্লাস্টিক) এর বাদাম ইনস্টল এবং শক্ত করা ইনলেট/আউটলেট টিউবের |
7 |
পরিমাপের কাগজ |
পরিধি পরিমাপ করতে, যার মধ্যে এর ব্যাস বড় করা হয় সিল টেপ দিয়ে |
8 |
সীল টেপ |
ফাইবার তারের ব্যাস বড় করা যা গ্যাসকেট রিংয়ের সাথে মানানসই। |
9 |
নিরোধক টেপ |
সহজ ফিক্সিংয়ের জন্য ফাইবার তারের ব্যাস বড় করা |
10 |
মেটাল হুপ |
প্রাচীর মাউন্ট এবং মেরু আলিঙ্গন জন্য |
11 |
বাফার টিউব
|
ফাইবারে আটকানো এবং FOST এর সাথে স্থির, বাফার পরিচালনা করা। |
12 |
ডেসিক্যান্ট |
বায়ু শুকানোর জন্য সিল করার আগে FOSC এ রাখুন |
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------------------------------------------
অপারেশন শর্তাবলী:
প্রযুক্তিগত বিবরণ:
1. সীল কার্যকারিতা: বাক্সটি সিল করার পরে, ভিতরের দিকে 100kPa তে স্ফীত করুন (স্ফীতি শুধুমাত্র প্রযোজ্য
বাতাসের ছিদ্র সহ মডেল) এবং তারপরে 15 মিনিটের পরে স্বাভাবিক তাপমাত্রার জলে ভিজিয়ে রাখুন
অবিচলিত পর্যবেক্ষণ, উপচে পড়া কোন বুদবুদ নেই।
2. নিরোধক প্রতিরোধ: ধাতব কাজের টুকরো এবং পৃথিবীর মধ্যে অন্তরণ প্রতিরোধের
20kMΩ এর বেশি।
3. প্রেসারাইজেশন: ধাতব কাজের মধ্যে 15kVdc/1 মিনিটের নিচে কোনো ভাঙ্গন বা ফ্ল্যাশ নেই
টুকরা এবং পৃথিবী।
4. ফাইবারের বক্রতা ব্যাসার্ধ 40 মিমি, স্প্লাইস ট্রেতে অতিরিক্ত ক্ষতি ছাড়াই।
5. এটি অক্ষীয় প্রসার্য শক্তি 1000N এর কম নয়।
6. জীবনকাল: 25 বছর।
7. অন্যান্য পারফরম্যান্স সব মান YD/T814-1998 এর প্রয়োজন অনুযায়ী হয়.
![]() |
