ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | FDB0216F |
MOQ: | 200pcs |
মূল্য: | আলোচনাযোগ্য |
বিতরণ সময়: | 1 সপ্তাহ |
অর্থ প্রদানের শর্তাবলী: | T/T, পশ্চিম ইউনিয়ন |

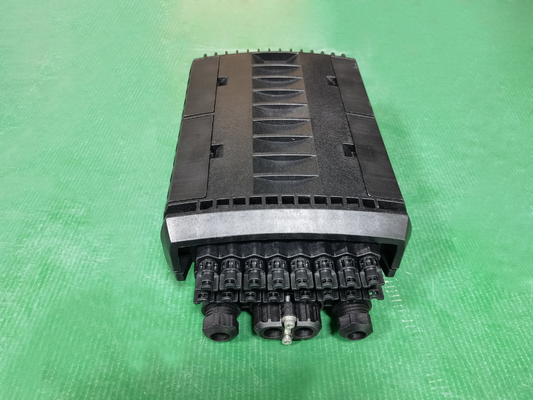

IP68 জলরোধী টেলিকম পোল মাউন্ট FTTH ফাইবার অপটিক স্প্লিটার ডিস্ট্রিবিউশন জংশন বক্স পিপি

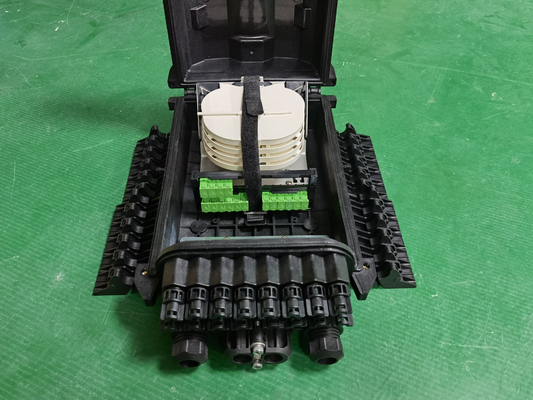

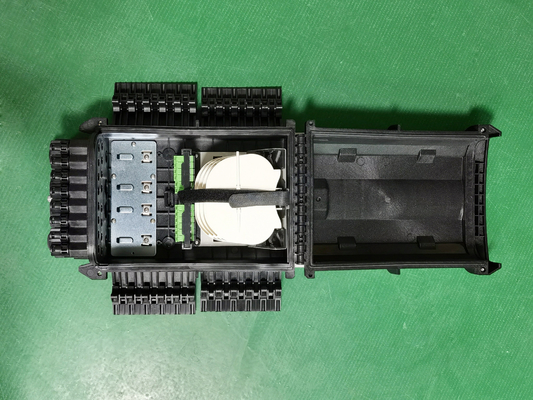

FDB0216F হল FTTH নেটওয়ার্কের জন্য অ্যাক্সেস টার্মিনাল বক্স।এটি ফিডার ক্যাবল বা ডিস্ট্রিবিউশন ক্যাবলকে PLC স্প্লিটার দিয়ে গ্রাহকের ড্রপ ক্যাবলের সাথে সংযুক্ত করে।এটি একটি কঠিন সুরক্ষা বাক্সে ফাইবার স্প্লিসিং, স্প্লিটিং, ডিস্ট্রিবিউশন, স্টোরেজ এবং তারের সংযোগকে একীভূত করে।
ফাইবার অপটিক জংশন বক্স বৈশিষ্ট্য
ফাইবার অপটিক ডিস্ট্রিবিউশন বক্সস্পেসিফিকেশন
মডেল | FDB0216F | |
মাত্রা (A*B*C) | 385*245*130 মিমি | |
সর্বোচ্চ ধারণক্ষমতা | 48cores=4*12F একক ফাইবার | |

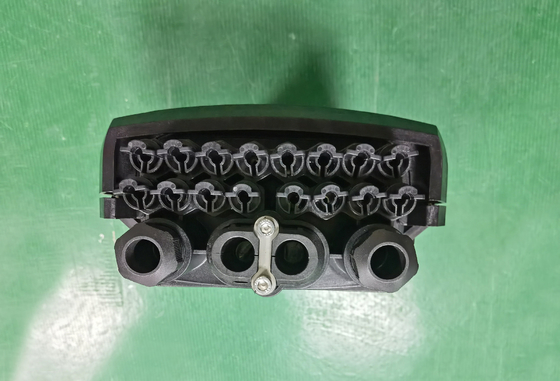

তারের এন্ট্রি | 1 মিড স্প্যান, | 2 রাউন্ড পোর্ট |
তারের ব্যাস | 10-17.5 মিমি | 8-17.5 মিমি |
তারের প্রস্থান | 16 ড্রপ কেবল পোর্ট: 2 মিমি, 4 মিমি, 7 মিমি | |
অ্যাডাপ্টারের পরিমাণ | 24SC | |
স্প্লিটার পরিমাণ | 1x16 বা 2pc 1x8 ইস্পাত টিউব | |
উপাদান | PP+GF (পরিবর্তিত পলিমার প্লাস্টিক + গ্লাস ফাইবার) |
ফাইবার অপটিক স্প্লিটার বক্স যন্ত্রাংশ তালিকা
প্রধান কিট
S/N | বর্ণনা | পরিমাণ | বিঃদ্রঃ |
1 | ঢাকনা | 1 | 337(L)×242(W)×63(H)mm। |
2 | বেস | 1 | |
3 | সিলিং রিং | 1 | বক্স সিলিং |
4 | 8202 সিলিং অংশ | 16 | সীল তারের পোর্ট |
5 | স্প্লাইস ট্রে | 4 | তারের splicing এবং স্টোরেজ জন্য |
6 | স্প্লাইস ট্রে কভার | 1 | |
7 | স্প্লাইস ট্রে ব্যান্ডেজ | 1 | বেশ কয়েকটি স্প্লাইস ট্রে ঠিক করা হচ্ছে |
8 | ফাস্টেনার বল্টু | 2 | ঢাকনা ফিক্সিং এবং বন্ধ কভার |
9 | বাকল | 4 | ঢাকনা ফিক্সিং এবং বন্ধ কভার |
10 | টাইট বাদাম | 16 | নরম তারের পোর্ট sealing |
11 | টাইট টুল | 1 | টাইট বাদাম জন্য বিশেষ |
12 | তারের ফিক্সিং প্যানেল | 1 | কাটা তারের ফিক্সিং |
13 | অ্যাডাপ্টার ইনস্টলেশন প্যানেল | 4 | 6 SC সিমপ্লেক্স অ্যাডাপ্টারের জন্য একটি অ্যাডাপ্টার প্যানেল |
14 | স্প্লাইস ট্রে বন্ধনী | 1 | 4টি স্প্লাইস ট্রে ইনস্টল করুন |
15 | শীর্ষ কভার স্টপার | 1 | শীর্ষ কভার সীমিত |
16 | প্লাস্টিক বাদাম | 2 | তারের ফিক্সিং |
ফাইবার অপটিক জয়েন্ট ক্লোজারস্ট্যান্ডার্ড অংশ
S/N | বর্ণনা | পরিমাণ | বিঃদ্রঃ |

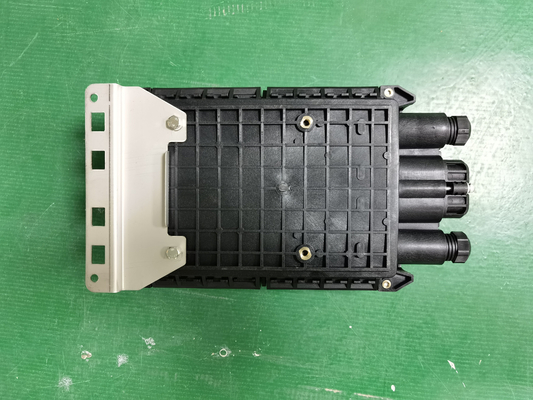

17 | ওয়াল মাউন্টিং কিট | 1 | প্রাচীর মাউন্ট জন্য |
18 | সম্প্রসারণ নোঙ্গর বল্টু | 2 | প্রাচীর মাউন্ট কিট অংশ |
19 | ষড়ভুজ বল্টু | 2 | প্রাচীর মাউন্ট কিট অংশ |
20 | নাইলন টাই (3*120mm) | 12 | তারের ফিক্সিং |
21 | ফিউশন হাতা (Φ1.0*60mm) | ফাইবার কোর অনুযায়ী। | তারের splicing |
22 | 0.2 মি কয়েল টিউব | 1 | ফাইবার রক্ষা করুন |
23 | অন্তরণ টেপ | 1 | আনুষঙ্গিক স্থিরকরণ |
24 | 0.5 মি ইভা টিউব | 1 | ফাইবার রক্ষা করুন |
25 | শুষ্ক | 1 | |
26 | M6 অভ্যন্তরীণ হেক্সাগোনাল রেঞ্চ | 1 | বাক্স খোলার টুল |
27 | 14# গ্রোমেট | 2 | তারের দিয়া জন্য.12-17.5 মিমি থেকে |
28 | 41# গ্রোমেট | 2 | তারের দিয়া জন্য.8-12 মিমি থেকে |
29 | প্লাস্টিকের প্লাগ | 4 | ক্যাবল পোর্ট সিল করুন |
30 | লোহার স্প্যানার | 1 | টুল |
