ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | 1:9 PLC স্প্লিটার |
MOQ: | 100 পিসি |
মূল্য: | 1.1USD-4.58USD |
বিতরণ সময়: | পেমেন্টের 5-8 দিন পরে |
অর্থ প্রদানের শর্তাবলী: | ওয়েস্টার্ন ইউনিয়ন, টি/টি, মানিগ্রাম |
FTTR 1:9 1x9 70/30 ভারসাম্যহীন ফাইবার অপটিক মিনি স্প্লিটার স্টিল টিউব NAP 1X2+1X8 স্প্লিটার
1X9 ফাইবার অপটিক পিএলসি স্প্লিটারের দ্রুত বিবরণ
অপটিক্যাল স্প্লিটার হল FTTH নেটওয়ার্কের অন্যতম প্রধান উপাদান। সাধারণ 1xN/2XN সিরিজের স্প্লিটারের পাশাপাশি, নেটওয়ার্কের জন্য ব্যবহারকারীর প্রয়োজনীয়তা পরিবর্তনের সাথে সাথে,1x3 1x6 1x5 1x9 1x12 1x24 একক মোড এবং মাল্টি মোড স্প্লিটারগুলির চাহিদা বাড়ছেএই 1x9 স্প্লিটারের পূর্বসূরী হল FBT 1X2 ফিউজড অসামঞ্জস্যপূর্ণ স্প্লিটার (কপলার) এবং 1x8 পিএলসি ভারসাম্যপূর্ণ স্প্লিটার।এর বিপরীতে, 1x9 স্প্লিটার চিপের বৃহত আকারের জনপ্রিয়তা সংশ্লিষ্ট নেটওয়ার্ক তারের ব্যয়কে ব্যাপকভাবে হ্রাস করে, তবে ফিউশন কাপলারের তুলনায় দীর্ঘমেয়াদী অপটিক্যাল পারফরম্যান্সকে আরও ভাল করে তোলে।
ফাইবার অপটিক স্প্লিটার বৈশিষ্ট্য
• কম সন্নিবেশ ক্ষতি এবং উচ্চ রিটার্ন ক্ষতি
• PDL স্বয়ংক্রিয় স্ক্রিনিং সিস্টেম ((অতি নিম্ন PDL উপলব্ধ)
• উচ্চ নির্ভরযোগ্যতা এবং স্থিতিশীলতা
• বি গ্রেড পর্যন্ত সংযোগকারী ক্যান
• ১০০% 3D পরীক্ষিত Daisi এবং Sumix
• উচ্চ-নিম্ন তাপমাত্রা চক্র পরীক্ষা
• প্রসবের আগে ১০০% পরীক্ষা
• FTTH ক্যাবলিং সমাধান ডিজাইন করা যেতে পারে
১x৯ স্প্লিটারস্পেসিফিকেশন
বিভক্ত অনুপাত (%) | ৮৫/১৫ | ৮০/২০ | ৭০/৩০ | 60/40 | |
অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | ১২৬০-১৬৫০ | ||||
ফাইবারের ধরন | G657A অথবা কাস্টমাইজড | ||||
আইএল ম্যাক্স ((ডিবি) | চ্যানেল ১ | 1.6 | 1.8 | 2.1 | 2.7 |
চ্যানেল ২-৯ | 21.0 | 18.6 | 16.5 | 15.1 | |
আইএল ইউনি ((ডিবি) | চ্যানেল ২-৯ | 1.8 | 1.8 | 1.8 | 1.8 |
রিটার্ন লস (ডিবি) | ≥৫৫ | ||||
নির্দেশিকা (ডিবি) | ≥৫৫ | ||||
পিডিএল (সর্বোচ্চ) | 0.3 | 0.3 | 0.3 | 0.3 | |
অভিন্নতা (সর্বোচ্চ) | 0.8 | 0.8 | 0.8 | 0.8 | |
তরঙ্গদৈর্ঘ্যের উপর নির্ভরশীল ক্ষতি (ডিবি) | ≤০3 | ||||
TDL (সর্বোচ্চ) | 0.5 | ||||
অপারেটিং তাপমাত্রা | -৪০ ~+৮৫ | ||||
সংরক্ষণের তাপমাত্রা | -৪০ ~+৮৫ | ||||
মাত্রা (মিমি) / LXWXH | খালি ফাইবার | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ |
৯০০ মি | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | |
এবিএস বক্স | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
নোটঃ
1. সংযোগকারী ছাড়া নির্দিষ্ট
2. সংযোগকারী সহ অতিরিক্ত 0.2dB ক্ষতি যোগ করুন
অপটিক্যাল স্প্লিটার রেট ভারসাম্যহীন বিস্তারিত তথ্যঃ

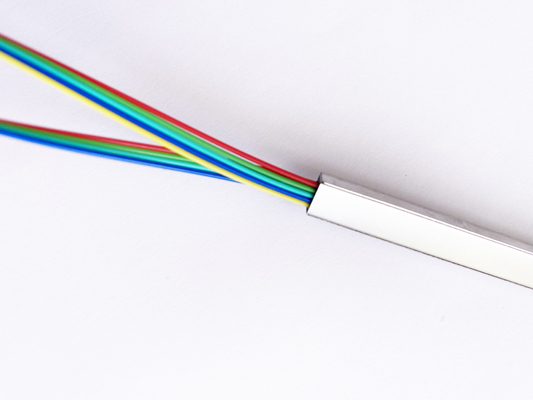

1x9 ভারসাম্যহীন স্প্লিটার 1x8 স্প্লিটার হিসাবে একই ইস্পাত টিউব 60 * 7 * 4 মিমি ব্যবহার করে, ইনপুট 1, আউটপুট 9 = 4 * 2 + 1pcs ফাইবার অ্যারে।
ফাইবারের রঙ রঙিন, লস টিউব 900um কাস্টমাইজ করা যায়, যেমন নীল, কমলা, সবুজ, বাদামী, ধূসর, সাদা, লাল, কালো ইত্যাদি, পার্থক্য করার জন্য সংখ্যা চিহ্ন সহ।
বিভক্ত অনুপাত আলাদা করার জন্য, চিহ্নিত করার জন্য নীল রঙের মতো বিভিন্ন রঙ ব্যবহার করুন, এই বিশেষ চিপ 1x9 ভারসাম্যহীন বিভক্ত অনুপাত নিশ্চিত করে না সমান ধরনের,যা বিশেষ প্রয়োজনীয়তা এবং নমনীয় অপটিক্যাল অ্যাপ্লিকেশন পূরণ করতে পারেএটি 5G FTTR নেটওয়ার্কে ব্যাপকভাবে ব্যবহৃত হয়।
অপটিক্যাল স্প্লিটারের আউটপুট 70/30 80/20 60/40 বা 85/15% 4 ধরনের মধ্যে বিভক্ত করা যেতে পারে;

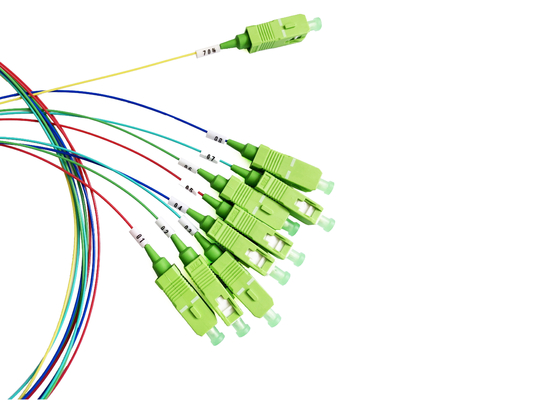

সমস্ত ধরণের অপটিক্যাল সংযোগকারী ব্যবহার করা যেতে পারে, যেমন এসসি এফসি এলসি এসটি; পোলিশ পদ্ধতিঃ ইউপিসি, এপিসি;
ইনপুট আউটপুট পিগটেল দৈর্ঘ্যঃ 0.5 মিটার, 1 মিটার, 1.5 মিটার, ইত্যাদি
জিপিওএন স্প্লিটার অ্যাপ্লিকেশন
যদি 1: 9 অপটিক্যাল স্প্লিটার ব্লকলেস টাইপ কিনতে শুধুমাত্র, পরীক্ষার রিপোর্ট সঙ্গে বুদবুদ বাক্সে প্যাক করা হবে। টিউব, সংযোগকারী বা তারের ভাল সুরক্ষা সঙ্গে বুদবুদ বাক্সে জায়গায় সংশোধন করা হবে।
সংযোজকগুলির সাথে প্রাক-সমাপ্ত এবং অপটিকাল নিপ বক্স বা বিতরণ বাক্সে সমাবেশ বিতরণের আগে কারখানায় গ্রহণযোগ্য।
প্রায়ই সিটিও ফাইবার বক্সের সাথে কাজ করে
ফাইবার বক্স সিটিও 10 কোর ফাইবার বক্স সিটিও ১২ কোর
![]() |
