ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | 1:9 PLC স্প্লিটার |
MOQ: | 100 পিসি |
মূল্য: | 1.1USD-4.58USD |
বিতরণ সময়: | পেমেন্টের 5-8 দিন পরে |
অর্থ প্রদানের শর্তাবলী: | ওয়েস্টার্ন ইউনিয়ন, টি/টি, মানিগ্রাম |

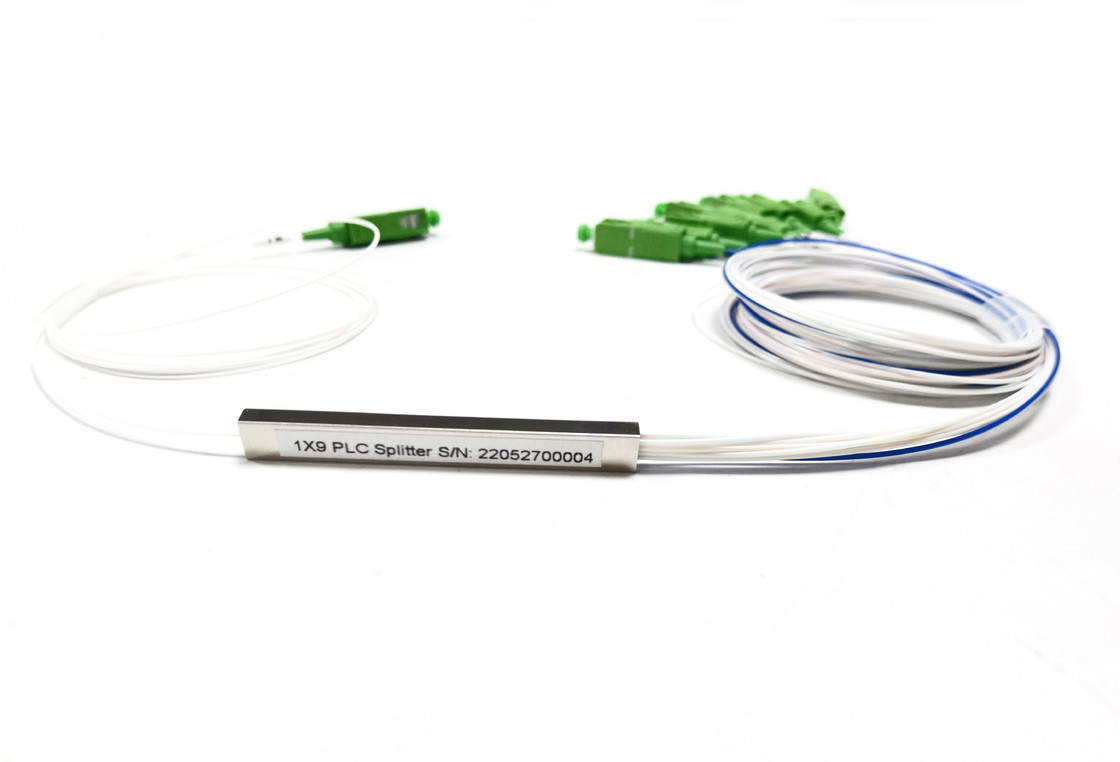

1:9 1x9 70/30 ভারসাম্যহীন ফাইবার অপটিক পিএলসি স্প্লিটার সিঙ্গল মোড এসসি এপিসি জি 657 এ 1 মিটার
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locations. Yingda পূর্ণ ব্যবস্থা পিএলসি Splitters ছোট আকার, উচ্চ নির্ভরযোগ্যতা, প্রশস্ত অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা এবং ভাল চ্যানেল থেকে চ্যানেল অভিন্নতা বৈশিষ্ট্য।
ফাইবার অপটিক স্প্লিটার বৈশিষ্ট্য
• কম সন্নিবেশ ক্ষতি এবং উচ্চ রিটার্ন ক্ষতি
• PDL স্বয়ংক্রিয় স্ক্রিনিং সিস্টেম ((অতি নিম্ন PDL উপলব্ধ)
• উচ্চ-নিম্ন তাপমাত্রা চক্র পরীক্ষা
• প্রসবের আগে ১০০% পরীক্ষা
• FTTH ক্যাবলিং সমাধান ডিজাইন করা যেতে পারে
১x৯ স্প্লিটারস্পেসিফিকেশন
বিভক্ত অনুপাত (%) | ৮৫/১৫ | ৮০/২০ | ৭০/৩০ | 60/40 | |
অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | ১২৬০-১৬৫০ | ||||
ফাইবারের ধরন | G657A অথবা কাস্টমাইজড | ||||
আইএল ম্যাক্স ((ডিবি) | চ্যানেল ১ | 1.6 | 1.8 | 2.1 | 2.7 |
চ্যানেল ২-৯ | 21.0 | 18.6 | 16.5 | 15.1 | |
আইএল ইউনি ((ডিবি) | চ্যানেল ২-৯ | 1.8 | 1.8 | 1.8 | 1.8 |
রিটার্ন লস (ডিবি) | ≥৫৫ | ||||
নির্দেশিকা (ডিবি) | ≥৫৫ | ||||
পিডিএল (সর্বোচ্চ) | 0.3 | 0.3 | 0.3 | 0.3 | |
অভিন্নতা (সর্বোচ্চ) | 0.8 | 0.8 | 0.8 | 0.8 | |
তরঙ্গদৈর্ঘ্যের উপর নির্ভরশীল ক্ষতি (ডিবি) | ≤০3 | ||||
TDL (সর্বোচ্চ) | 0.5 | ||||
অপারেটিং তাপমাত্রা | -৪০ ~+৮৫ | ||||
সংরক্ষণের তাপমাত্রা | -৪০ ~+৮৫ | ||||
মাত্রা (মিমি) / LXWXH | খালি ফাইবার | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ |
৯০০ মি | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | ৬০x৭x৪ | |
এবিএস বক্স | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
নোটঃ
1. সংযোগকারী ছাড়া নির্দিষ্ট
2. সংযোগকারী সহ অতিরিক্ত 0.2dB ক্ষতি যোগ করুন
অপটিক্যাল স্প্লিটারের আউটপুট 70/30 80/20 60/40 বা 85/15% 4 ধরনের মধ্যে বিভক্ত করা যেতে পারে, বিভক্ত অনুপাত পার্থক্য করার জন্য, চিহ্নিত করার জন্য নীল মত বিভিন্ন রঙ ব্যবহার করুন,এই বিশেষ চিপ 1x9 সুনিশ্চিত ভারসাম্যহীন বিভক্ত অনুপাত না সমান ধরনের, যা বিশেষ প্রয়োজনীয়তা এবং নমনীয় অপটিক্যাল অ্যাপ্লিকেশন পূরণ করতে পারে এবং 5G FTTR নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
1x9 ভারসাম্যহীন স্প্লিটার 1x8 স্প্লিটার হিসাবে একই ইস্পাত টিউব 60 * 7 * 4 মিমি ব্যবহার করে, ইনপুট 1, আউটপুট 9 = 4 * 2 + 1pcs ফাইবার অ্যারে।
ফাইবারের রঙ রঙিন, লস টিউব 900um কাস্টমাইজ করা যায়, যেমন নীল, কমলা, সবুজ, বাদামী, ধূসর, সাদা, লাল, কালো ইত্যাদি, পার্থক্য করার জন্য সংখ্যা চিহ্ন সহ।
সব ধরনের অপটিক্যাল কানেক্টর ব্যবহার করা যেতে পারে, যেমন SC FC LC ST;
পোলিশ পদ্ধতিঃ ইউপিসি, এপিসি
ইনপুট আউটপুট পিগটেল দৈর্ঘ্যঃ 0.5 মিটার, 1 মিটার, 1.5 মিটার, ইত্যাদি
প্রয়োগ
যদি 1: 9 অপটিক্যাল স্প্লিটার ব্লকলেস টাইপ কিনতে শুধুমাত্র, পরীক্ষার রিপোর্ট সঙ্গে বুদবুদ বাক্সে প্যাক করা হবে। টিউব, সংযোগকারী বা তারের ভাল সুরক্ষা সঙ্গে বুদবুদ বাক্সে জায়গায় সংশোধন করা হবে।
সংযোজকগুলির সাথে প্রাক-সমাপ্ত এবং অপটিকাল নিপ বক্স বা বিতরণ বাক্সে সমাবেশ বিতরণের আগে কারখানায় গ্রহণযোগ্য।
![]() |
