ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | 1:9 PLC স্প্লিটার |
MOQ: | 100 পিসি |
মূল্য: | 1.1USD-4.58USD |
বিতরণ সময়: | পেমেন্টের 5-8 দিন পরে |
অর্থ প্রদানের শর্তাবলী: | ওয়েস্টার্ন ইউনিয়ন, টি/টি, মানিগ্রাম |

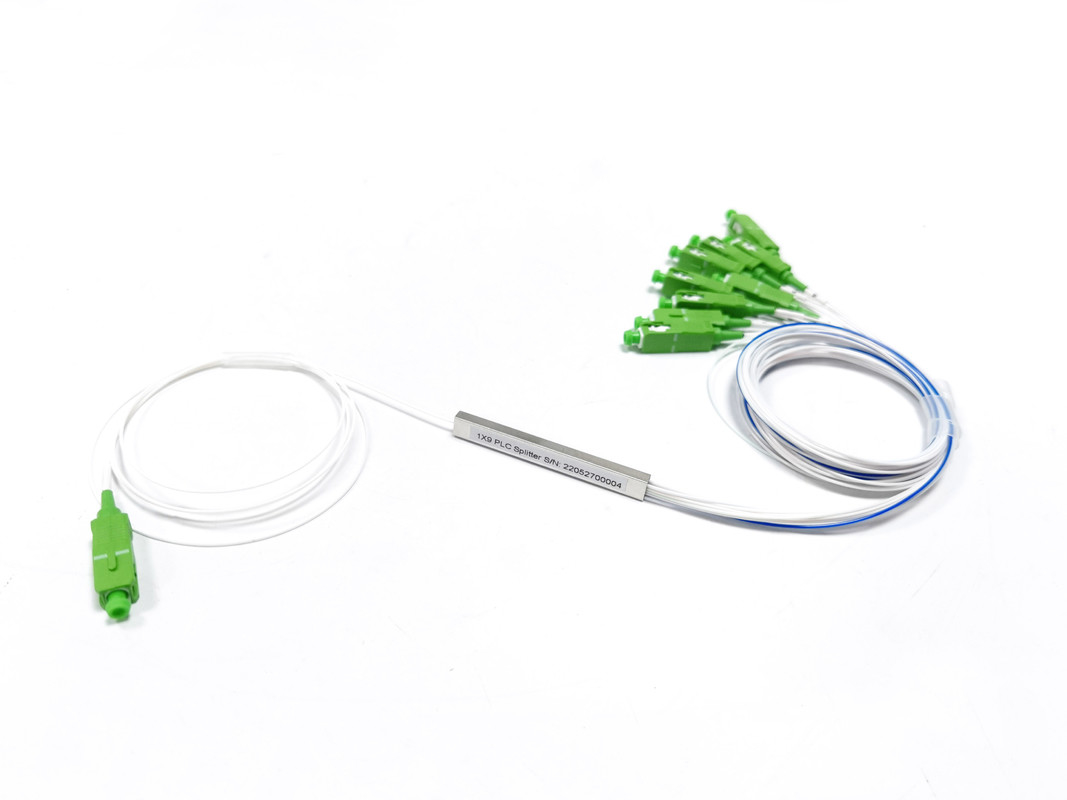

1:9 1x9 70/30 ভারসাম্যহীন ফাইবার অপটিক PLC স্প্লিটার একক মোড SC APC G657A1 1 মিটার
প্ল্যানার লাইটওয়েভ সার্কিট (PLC) স্প্লিটার হল এক ধরনের অপটিক্যাল পাওয়ার ম্যানেজমেন্ট ডিভাইস যা সিলিকা অপটিক্যাল ওয়েভগাইড প্রযুক্তি ব্যবহার করে সেন্ট্রাল অফিস (CO) থেকে একাধিক প্রিমাইজ লোকেশনে অপটিক্যাল সিগন্যাল বিতরণ করার জন্য তৈরি করা হয়।
বৈশিষ্ট্য
• কম সন্নিবেশ ক্ষতি এবং উচ্চ রিটার্ন ক্ষতি
• পিডিএল স্বয়ংক্রিয় স্ক্রীনিং সিস্টেম (আল্ট্রা লো পিডিএল উপলব্ধ)
• উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব
• সংযোগকারী গ্রেড B পর্যন্ত হতে পারে
• Daisi এবং Sumix দ্বারা 100% 3D পরীক্ষা করা হয়েছে
1x9 স্প্লিটারস্পেসিফিকেশন
বিভক্ত অনুপাত (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | 1260-1650 | ||||
ফাইবার টাইপ | G657A বা কাস্টমাইজড | ||||
IL সর্বোচ্চ(dB) | চ্যানেল 1 | 1.6 | 1.8 | 2.1 | 2.7 |
চ্যানেল 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
IL uni(dB) | চ্যানেল 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
রিটার্ন লস (ডিবি) | ≥55 | ||||
নির্দেশনা (dB) | ≥55 | ||||
PDL (সর্বোচ্চ) | 0.3 | 0.3 | 0.3 | 0.3 | |
অভিন্নতা (সর্বোচ্চ) | 0.8 | 0.8 | 0.8 | 0.8 | |
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি (dB) | ≤0.3 | ||||
TDL (সর্বোচ্চ) | 0.5 | ||||
অপারেটিং তাপমাত্রা | -40 ~+85 | ||||
সংগ্রহস্থল তাপমাত্রা | -40 ~+85 | ||||
মাত্রা (মিমি) / LXWXH | বেয়ার ফাইবার | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
ABS বক্স | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
বিঃদ্রঃ:
1. সংযোগকারী ছাড়া নির্দিষ্ট
2. সংযোগকারী সহ একটি অতিরিক্ত 0.2dB ক্ষতি যোগ করুন
অপটিক্যাল স্প্লিটারের আউটপুট 70/30 80/20 60/40 বা 85/15% 4 প্রকারে বিভক্ত হতে পারে, বিভক্ত রেশনকে আলাদা করতে, চিহ্নিত করতে নীলের মতো বিভিন্ন রঙ ব্যবহার করুন, এই বিশেষ চিপ 1x9 ভারসাম্যহীন বিভক্ত অনুপাত সমান নয় তা নিশ্চিত করে প্রকার, যা বিশেষ প্রয়োজনীয়তা এবং নমনীয় অপটিক্যাল অ্যাপ্লিকেশন পূরণ করতে পারে এবং 5G FTTR নেটওয়ার্কে ব্যাপকভাবে ব্যবহৃত হয়।
1x9 ভারসাম্যহীন স্প্লিটার একই ইস্পাত টিউব 60*7*4mm ব্যবহার করে 1x8 স্প্লিটার, ইনপুট 1, আউটপুট 9= 4*2+1pcs ফাইবার অ্যারে।
ফাইবারের রঙ রঙিন, আলগা টিউব 900um কাস্টমাইজ করা যেতে পারে, যেমন নীল, কমলা, সবুজ, বাদামী, ধূসর, সাদা, লাল, কালো, ইত্যাদি, পার্থক্য করার জন্য নম্বর চিহ্ন সহ।
সব ধরনের অপটিক্যাল সংযোগকারী ব্যবহার করা যেতে পারে, যেমন SC FC LC ST;
পোলিশ পদ্ধতি: UPC, APC
ইনপুট আউটপুট পিগটেল দৈর্ঘ্য: 0.5 মিটার, 1 মিটার, 1.5 মিটার, ইত্যাদি
আবেদন
শুধুমাত্র 1:9 অপটিক্যাল স্প্লিটার ব্লকলেস টাইপ কিনলে, টেস্ট রিপোর্ট সহ ব্লিস্টার বক্সে প্যাক করা হবে।টিউব, সংযোগকারী বা তারগুলি ভাল সুরক্ষা সহ ফোস্কা বাক্সের জায়গায় ঠিক করা হবে।
অপটিক্যাল ন্যাপ বক্স বা ডিস্ট্রিবিউশন বক্সে সংযোগকারী এবং সমাবেশের সাথে প্রি-টার্মিনেটেড ডেলিভারির আগে কারখানায় গ্রহণযোগ্য।
