ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | 1 এক্স 16 splitter মডিউল |
MOQ: | 100 PCS |
মূল্য: | 1.1USD-4.58USD |
বিতরণ সময়: | পেমেন্ট পরে 5-8 দিন |

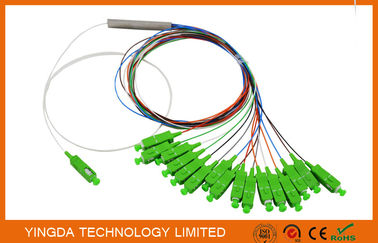

ব্রডব্যান্ড FTTH বিভাজক সংযোজক 1 x 16,1: 16 ফাইবার অপটিক পিএলসি বিভক্ত রিবন 900um এসসি ফাইবার অপটিক টার্মিনাল বক্স জন্য APC সংযোজকগুলির
বিবরণ
প্ল্যানার লাইটওয়াভ সার্কিট (পিএলসি) বিভাজক অপটিক্যাল পাওয়ার ম্যানেজমেন্ট ডিভাইসের একটি প্রকার
যে সিলিকা অপটিক্যাল waveguide প্রযুক্তি ব্যবহার করে গড়া হয়। এটি ছোট আকার বৈশিষ্ট্য,
উচ্চ নির্ভরযোগ্যতা, প্রশস্ত অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা এবং ভাল চ্যানেল থেকে চ্যানেল ইউনিফর্ম,
এবং ব্যাপকভাবে অপারেটিং সিগন্যাল পাওয়ার বিভাজন বুঝতে PON নেটওয়ার্ক ব্যবহার করা হয়। YINGDA জন্য 1xN এবং 2xN ছিপি পণ্য যা সম্পূর্ণ জন্য সিরিজ সরবরাহ করে
নির্দিষ্ট অ্যাপ্লিকেশনগুলি সমস্ত পণ্য GR-1209-CORE-2001 এবং GR-1221-CORE-
1999 প্রয়োজনীয়তা
বৈশিষ্ট্য
1) কম সন্নিবেশ ক্ষতি
2) নিম্ন পিডিএল
3) কম্প্যাক্ট ডিজাইন
4) ভাল চ্যানেল থেকে চ্যানেল একরূপতা
5) ওয়াইড অপারেটিং তরঙ্গদৈর্ঘ্য: 1২60 এনএম থেকে 1650 এনএম
6) ওয়াইড অপারেটিং তাপমাত্রা: থেকে -40 ℃ থেকে 85 ℃
7) উচ্চ নির্ভরযোগ্যতা এবং স্থিতিশীলতা
অ্যাপ্লিকেশন
1) FTTX সিস্টেমগুলি
2) পন নেটওয়ার্ক
3) CATV লিংক
4) অপটিক্যাল সংকেত বিতরণ
সম্মতি
1) টেলকোডিয়া জিআর -২019-কর -২001
2) টেলকোডিয়া জিআর -২11-কোর -100
3) RoHS

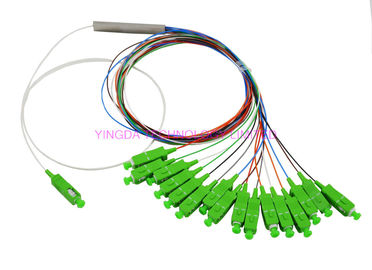

আরো ছবি
বোঁচকা: ফেনা সঙ্গে একটি বাক্সে 2pcs, যাতে স্টাইল টিউব এবং সমস্ত সংযোগকারী জন্য ঠিক স্থান আছে। পরিবহন যখন সব ফাইবার এবং সংযোজক অত্যন্ত protec।
লেবেলটিতে পণ্য নাম, সিরিয়াল নম্বর, এবং গ্রাহক লোগোটি রাখতে পারেন।
প্রতিটি সংযোজকগুলির এটির বিভক্তিকে সনাক্ত করার জন্য কেবল তারের উপর আংটিটি রয়েছে।
গ্রাহক প্রয়োজন হলে, সনাক্তকরণের জন্য প্রতিটি ক্যাবলের জন্য রঙিন নল ব্যবহার করতে পারেন।
প্রযুক্তিগত বৈশিষ্ট্য
1 × এন পিএলসি বিভাজক
স্থিতিমাপ | একক | মান | |||||||||||||||||||
পণ্যের ধরন | 1 × 2 | 1 × 3 | 1 × 4 | 1 × 6 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 | 1 × 64 | 1 × 128 | ||||||||||
অপারেশন তরঙ্গদৈর্ঘ্য | NM | 1260 ~ 1650 | |||||||||||||||||||
সন্নিবেশ ক্ষতি | Typ। | ডেসিবেল | 3.6 | ছয় | সাত | 9.2 | 10.3 | 12.2 | 13.6 | 15.8 | 16.6 | 20.1 | 24.5 | ||||||||
সর্বোচ্চ। | 4.3 | 6.2 | 7.4 | 9.5 | 10.7 | 12.5 | 13.9 | 16.0 | 17.2 | 21.5 | 25.5 | ||||||||||
একরূপতা (সর্বোচ্চ) | ডেসিবেল | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 1.2 | 1.4 | 1.5 | 1.5 | 2.0 | 2.6 | |||||||||
PDL (সর্বোচ্চ।) | ডেসিবেল | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.8 | |||||||||
TDL (সর্বোচ্চ।) | ডেসিবেল | 0.5 | |||||||||||||||||||
ফেরত ক্ষতি | ডেসিবেল | ≥55 / 50 | |||||||||||||||||||
Directivity | ডেসিবেল | ≥55 |
2 × এন পিএলসি splitter
স্থিতিমাপ | একক | মান | |||||||
পণ্যের ধরন | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | ||
অপারেশন তরঙ্গদৈর্ঘ্য | NM | 1260 ~ 1650 | |||||||
সন্নিবেশ ক্ষতি | Typ। | ডেসিবেল | 4.2 | 7.2 | 10.6 | 13.8 | 17.0 | 20.5 | 24,8 |
সর্বোচ্চ। | 4.5 | 7.7 | 11.0 | 14.8 | 17.9 | 21.5 | 25.8 | ||
একরূপতা (সর্বোচ্চ) | ডেসিবেল | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.5 | 3.0 | |
PDL (সর্বোচ্চ।) | ডেসিবেল | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 1.0 | |
TDL (সর্বোচ্চ।) | ডেসিবেল | 0.5 | |||||||
ফেরত ক্ষতি | ডেসিবেল | ≥55 / 50 | |||||||
Directivity | ডেসিবেল | ≥55 |
নোট: উপরের সমস্ত তথ্য সংযোগকারীগুলিকে অন্তর্ভুক্ত করে না।
ইউপিসি সংযোজক: আইএল যোগ করুন 0.2 ডিবি, APC সংযোজকগুলির: আইএল 0.3 ডিবি যোগ করুন
