ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | এফএমসি-এম-এসএম-এসসিপি-এপিসি-সিডি-এমপি (কেজি 53) |
MOQ: | 500PCS |
মূল্য: | 0.19USD-0.72USD |
বিতরণ সময়: | 5 working days after received your payment |
অর্থ প্রদানের শর্তাবলী: | T/T or western Union |

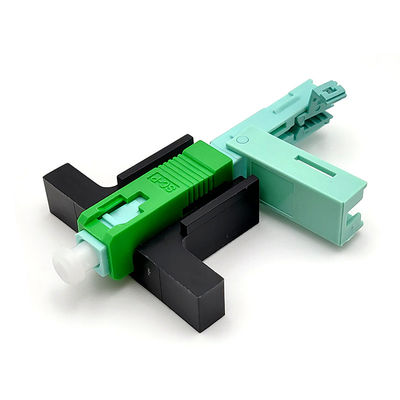

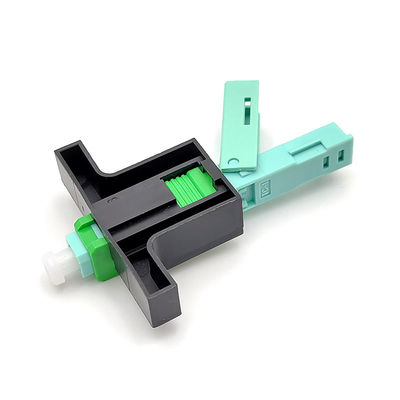

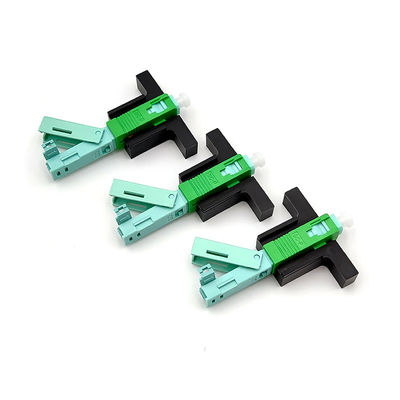

5 জি 0.2 ডিবি সিরামিক সি-গ্রুভ ফাইবার অপটিক টার্মিনেটেড ফিল্ড ইনস্টলযোগ্য এসসি এপিসি সংযোগকারী 2 * 3 মিমি ড্রপ কেবল
বিক্রয় বিন্দু:
1. এসসি / এপিসি, কভারের ধরন, মোট দৈর্ঘ্য 53 মিমি
2. 2 মিমি * 3 মিমি প্রয়োগ করুন ফাইবারড্রপ কেবল
3. সিরামিক সি-খাঁজ কাঠামো প্লাস্টিক বা ধাতু নয়, ভাল সিলিং কর্মক্ষমতা, শিখা retardant
4. সন্নিবেশ ক্ষতি: গড় ≤0.2dB, MAX≤0.4dB
5. রিটার্ন ক্ষতি: ≥50dB
E. ইপোক্সি বা পালিশ, ফিল্ড-ইনস্টলযোগ্য, কারখানার এমবেডেড ফাইবারের দরকার নেই
বর্ণনা
এসসি / এপিসি ফাইবার অপটিক ফাস্ট সংযোজকটি এফটিটিএইচ জন্য ডিজাইন করা হয়েছে ফাইবার সংযোগকারী একটি নতুন প্রজন্ম
সমাবেশে ব্যবহৃত।এটি ওপেন ফ্লো এবং প্রি-কাস্ট ধরণের পণ্য সরবরাহ করতে পারে, যার অপটিকাল এবং and
যান্ত্রিক স্পেসিফিকেশন মান অপটিক্যাল ফাইবার সংযোগকারী পূরণ করে।
এটি পাম্পিং অবস্থানের কাঠামোর ইনস্টলেশনের জন্য উচ্চ মানের এবং উচ্চ দক্ষতার জন্য ডিজাইন করা হয়েছে
এটি একটি অনন্য নকশা, এবং কোনও গ্রাহ্য উপকরণকে পলিশ করার জন্য, গ্লুয়িংয়ের প্রয়োজন নেই।আঁশ গ্রহণ
প্রাক ইনস্টল করা কাঠামো, এবং ক্ষেত্র ইনস্টলেশন জন্য সুবিধাজনক।
স্পেসিফিকেশন
প্রকার |
পরামিতি |
সন্নিবেশ ক্ষতি |
≤ 0.3 ডিবি (1310nm এবং 1550nm) |
রিটার্ন ক্ষতি |
45 -45 ডিবি |
বেয়ার ফাইবার শক্তি |
> 5 এন |
ক্লেড শক্তি |
> 10 এন |
চিন্তা |
> 50 এন |
যান্ত্রিক স্থায়িত্ব (500 বার) |
আইএল ≤ 0.2 ডিবি এবং আরএল ≤ 5 ডিবি |
অপারেটিং তাপমাত্রা |
5 ºC থেকে +70 .C |
প্রয়োগ
বৈশিষ্ট্য

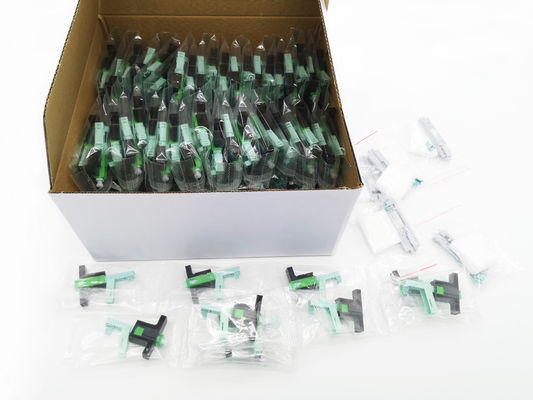

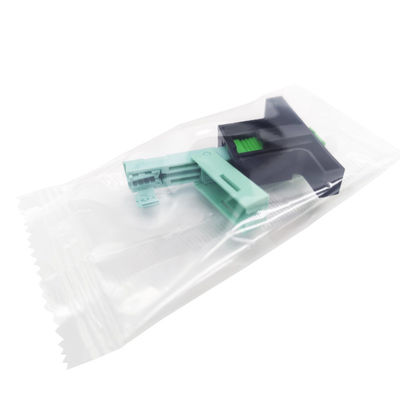

প্যাক তথ্য:
1 পিসি / প্লাস্টিকের ব্যাগ, 100 পিসি / অভ্যন্তর বাক্স, 10 পিসি অভ্যন্তরীণ বাক্স / শক্ত কাগজের বাক্স
পণ্যের বিবরণ:
ইংরেজি ব্যবহারকারী ম্যানুয়াল: 1 পিসি / 100 পিসি অভ্যন্তরীণ বাক্স
দ্রুত সংযোগকারীগুলি কীভাবে ব্যবহার করবেন?
ফাইবার প্রক্রিয়া করুন
1. স্ট্রিপারে ড্রপ কেবলটি 50-60 মিমি অবধি সন্নিবেশ করুন এবং তারের শক্তি স্তরটি ফেলা করুন
২ স্ট্র্যাপযুক্ত কেবলটি বাতাতে চাপুন, ফাইবারটি লক করার জন্য 4 পয়েন্ট রয়েছে
৩. ফাইবারের প্রলেপটি আঁকতে অনুদৈর্ঘ্য ফাইবার স্ট্রিপার theোকান ਕੇ তারের লেপ স্তরটি স্ট্রিপ করুন।অথবা ফাইবার ক্ল্যাম্পের মিলার স্ট্রিপার সারিবদ্ধ ব্যবহার করুন।
৪. যদি ঠিক আছে তবে প্রায় 60 ° দিকে বাঁকিয়ে ফাইবারটি পরীক্ষা করুন
৫. 0 ° মুছা এবং আবার 90 by দ্বারা অ্যালকোহলের কাপড় দিয়ে ফাইবারটি পরিষ্কার করুন
6. ক্ল্যাম্পটি তীর পর্যন্ত অবধি দৈর্ঘ্য ফিক্সারে রেখে দিন এবং শেষে টিপুন
7. ফাইবার ক্লিভার স্লটে ফ্ল্যাট রাখুন, শেষে প্রান্তিক করুন এবং তারপরে ফাইবারটি কেটে দিন
8. অবশেষে ফাইবারের দৈর্ঘ্য হবে: 19.4 মিমি এবং 29.4 ± 0.1 মিমি, ছবি দেখুন
সমাবেশ
কালো লকারটি পরীক্ষা করুন
ফাইবার বাঁক পর্যন্ত ভি প্রবেশদ্বার সহ ফাইবার Inোকান, তবে ভি প্রবেশদ্বার থেকে 1 মিমি বেশি নয়
আবাসন, আবরণ এবং একই স্তরে জিগ রাখুন, সুইচটি বন্ধ করুন।
ডিস-সমাবেশ
সহায়ক জিগ জমায়েত করুন, ডান প্রান্তে স্যুইচ করুন
ফাইবার আনলক করুন
কভারটি খুলতে, শেলটি আনলক করতে একচেটিয়া উত্তল ব্যবহার করুন
ফাইবারটি বের করতে 15 Ra বাড়ান
