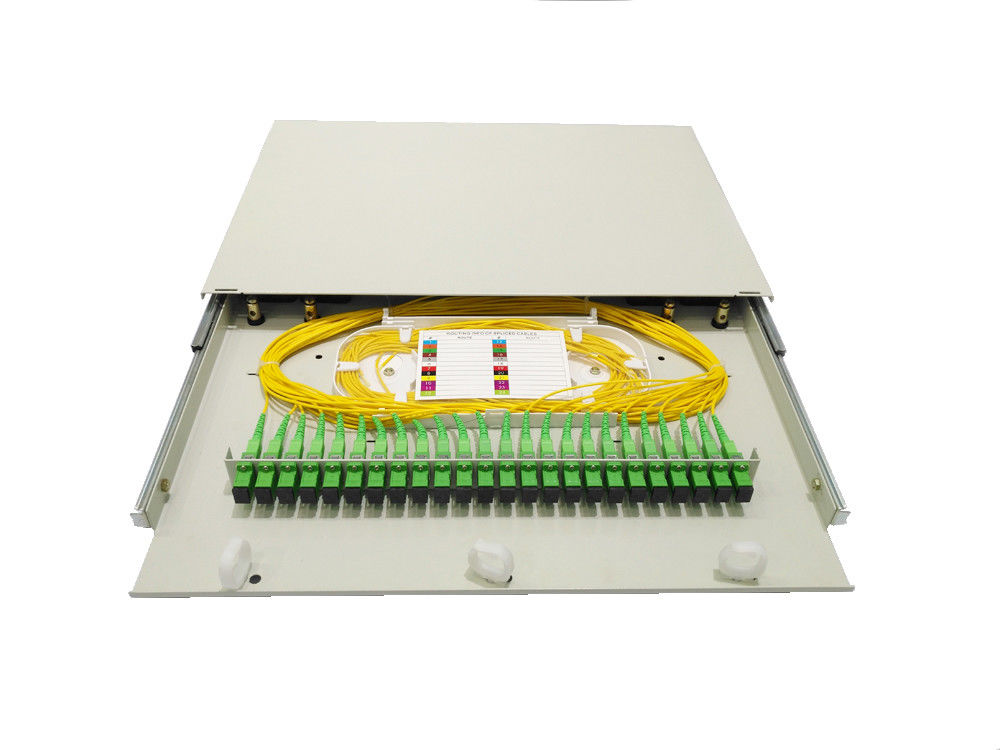

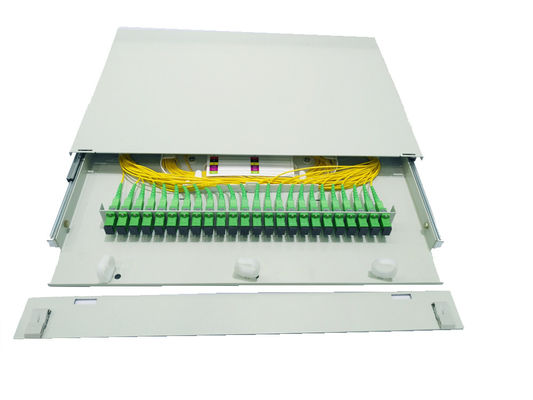

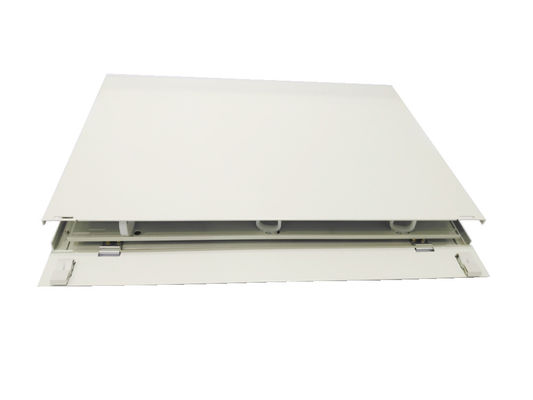

24 পোর্ট এসসি এপিসি সংযোগকারী 19 "ওডিএফ ফাইবার অপটিক প্যাচ প্যানেল বিতরণ ফ্রেম হোয়াইট মেটাল রাক মাউন্ট

24 পোর্ট এসসি এপিসি সংযোগকারী 19 "ওডিএফ ফাইবার অপটিক প্যাচ প্যানেল বিতরণ ফ্রেম হোয়াইট মেটাল র্যাক মাউন্ট

ফাইবার অপটিক প্যাচ প্যানেল হল ফাইবার অপটিক ট্রান্সমিশন যোগাযোগ নেটওয়ার্কের টার্মিনাল তারের জন্য সহায়ক সরঞ্জাম।

যা ইনডোর অপটিক্যাল ক্যাবল স্প্লাইস সরাসরি এবং শাখা সংযোগের জন্য উপযুক্ত এবং ফাইবারের সুরক্ষা।

1U প্যাচ প্যানেল স্পেসিফিকেশন

অপটিক্যাল ডিস্ট্রিবিউশন প্যানেল বৈশিষ্ট্য

সমাপ্তি এবং 19 'স্ট্যান্ডার্ড কাঠামোর ক্ষেত্রে প্রযোজ্য, র্যাক মাউন্ট ডিজাইন, ধাতু ঠান্ডা ঘূর্ণিত ইস্পাত শীট, ইলেক্ট্রোস্ট্যাটিক স্প্রেিং সহ, পেইন্টিংয়ের পরে 1.2 মিমি বেধ। ধূসর রঙ,মোট মসৃণ কোন ফাটল বা আঙুলের ছাপ নেই.

1U উচ্চতা 44.54 মিমি 24pcs এসসি সিম্প্লেক্স অ্যাডাপ্টার প্লেট ধরে রাখতে পারে, অ্যাডাপ্টারটি ফ্ল্যাঞ্জ হোল সহ, সমস্ত বাক্স প্লেটে অ্যাডাপ্টারগুলি স্থির করার জন্য স্ক্রু সহ সরবরাহ করা হয় যাতে দীর্ঘমেয়াদী পরিবহনের সময় এটি স্থিতিশীল হয়,স্লাইড আউট না.

1U 24Cores 1 টুকরো ফিউশন স্প্লাইস ট্রে দিয়ে সজ্জিত, সর্বোচ্চ 24Cores সিঙ্গেল ফাইবার স্টোরেজ, 1.5 মিটার দীর্ঘ ফাইবার ব্যবস্থাপনা বা স্টোরেজ জন্য যথেষ্ট জায়গা আছে।

বাক্সটি 19 ইঞ্চি বা 23 ইঞ্চি ওডিএফ ফ্রেমে কান মাউন্ট করে র্যাক মাউন্ট করা যেতে পারে, যা আনুষাঙ্গিক ব্যাগের সাথে কনফিগারেশন হবে, সরবরাহের সময় পর্যাপ্ত স্ক্রু সহ, বাক্সে সংযুক্ত নয়।প্লীজ এটাকে সরিয়ে ফেলুন।.

ক্যাবল এন্ট্রি ক্ল্যাম্প এবং রাবার সিলের সাথে বক্স ধুলো বা ইঁদুর প্রতিরোধ, যা ফাইবার ব্যবস্থাপনা সহজ এবং সুন্দর করে তোলে।অনেকদিন ধরে কোন বিরতি নেই।, এটা খুব মসৃণ এবং অভ্যন্তরীণ ট্রে থেকে নিতে সুবিধাজনক।

এছাড়াও ক্যাবল আউটপুট পরিচালনার জন্য 3 প্লাস্টিকের ক্যাবল ক্ল্যাম্প রয়েছে, মানবিক নকশা, অনেক ধরণের ক্ল্যাম্প নির্বাচন করা যেতে পারে।

পুরো বাক্সটি সামনের দিকে একটি ক্লিপ দিয়ে বন্ধ করা হবে এবং নীচে একটি ধাতব ধারক দিয়ে উপরে বা নীচে ফ্লিপ করা যেতে পারে।

পরিবেশগত প্রয়োজনীয়তাঃ

বাইরের ব্যবহারের জন্য উপযুক্ত নয়, যদি প্রয়োজন হয় তবে সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত।

উপাদান বৈশিষ্ট্য

ফাইবার অপটিক প্যাচ প্যানেল উপাদানহয়ক্ষয় প্রতিরোধের,স্থিতিশীল শারীরিক ও রাসায়নিক বৈশিষ্ট্য সমস্ত উপাদান সামঞ্জস্যপূর্ণ হতে হবে,

এবং অপটিক্যাল ক্যাবল শেল এবং ওয়্যারিং পিগটেলের সাথে সামঞ্জস্যপূর্ণগহ্বর

ক্ষয় এবং অন্যান্য বৈদ্যুতিক ক্ষতি প্রতিরোধ করার জন্য, এই উপকরণ অন্য সঙ্গে সামঞ্জস্যপূর্ণ হতে হবেপ্যাচ প্যানেলে ব্যবহৃত সরঞ্জাম

1. যদিপ্যাচ প্যানেল ব্যবহার ইঞ্জিনিয়ারিং প্লাস্টিক, তার জ্বলন কর্মক্ষমতা অনুযায়ী হতে হবেA GB/T5169.7 পরীক্ষার সাথে, পরীক্ষা শেষ হবেত্রিশের দশক।

2.অপটিক্যাল ফাইবার সংযোগকারী উন্নত সুরক্ষা ব্যবহার উপকরণ এবং গরম গলন তাপমাত্রা ফিলারকমপক্ষে ১২০ ডিগ্রিসি, তাপীয় নরমকরণ

তাপমাত্রা 90 °C এর কম হতে হবে না°C, ব্যবহার করা যেতে পারে একটি 25 ~ +40°সি তাপমাত্রা।

3. এসমস্ত উপকরণ মানুষের স্বাস্থ্যের জন্য অ-বিষাক্ত, ক্ষয়কারী হওয়া উচিতএবং অন্যান্য সরঞ্জাম উপাদানপার্শ্ব প্রতিক্রিয়া।

চেহারা সম্পূর্ণ আকৃতির হতে হবে, কোন burr, কোন বুদবুদকোন ফাটল, ফাঁকা জায়গা, বিকৃতি, অমেধ্য নেইত্রুটি।

সব ব্যাকগ্রাউন্ড রঙ সমানভাবে অবিচ্ছিন্ন হওয়া উচিত. সুন্দর চেহারা এবংসুবিধাজনক নির্মাণ,কম হ্রাসক্ষতি,

 যুক্তিসঙ্গত কাঠামো, শক্তিশালী কোর স্থিরভিতরেটার্মিনাল বক্স, sheath আছেগ্রাউন্ডিং ওয়্যার,

 ফাইবার অপটিক রিবন ক্যাবলের জন্য উপযুক্ত এবংইনডোর ক্যাবল।

অনন্য নকশা, 19 ইঞ্চি র্যাকঅথবা দেয়াল মাউন্ট।

যান্ত্রিক বৈশিষ্ট্য

টান শক্তিঃকেবল টার্মিনাল বক্স এবং তারের মধ্যে অক্ষীয় টান শক্তি কমপক্ষে 500N সহ্য করা উচিত, এবং তারের pigtail এবং টার্মিনাল বক্সের মধ্যে কমপক্ষে 5N সহ্য করা উচিত।

কম্প্রেশন পরীক্ষাঃ ক্যাবল টার্মিনাল বাক্স প্রতিটি উল্লম্ব স্ট্যাটিক চাপ প্রতিরোধ করতে সক্ষম হওয়া উচিত

কমপক্ষে ২০০ এন।

বাঁক পরীক্ষাঃ ক্যাবল টার্মিনাল বক্স টর্শন কোণ সহ্য করতে সক্ষম হওয়া উচিত।

বৈদ্যুতিক বৈশিষ্ট্য

1. ফাইবার অপটিক ক্যাবল বাক্সের ধাতব উপাদান এবং ক্যাবল ধাতব শক্তিশালীকরণ কোর, ক্যাবল ধাতব
2. উপাদান এবং স্থল নিরোধক প্রতিরোধের
3. আইসোলেশন প্রতিরোধ ক্ষমতাঃ
4. ২*১০৪ এম ওহমের কম হওয়া উচিত নয়, পরীক্ষার ভোল্টেজঃ৫০০ ভি (ডিসি) ।
5. ভোল্টেজ শক্তিঃ
6. কোন ভাঙ্গন নেই, কোন আর্ক ঘটনা নেই 15Kv DC 1 মিনিটের নিচে, কোন ভাঙ্গন নেই, কোন আর্ক নেই
7. ঘটনা।
