ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | জিজেওয়াইএফজেএইচ |
MOQ: | 10 কিমি |
মূল্য: | আলোচনাযোগ্য |
বিতরণ সময়: | 5 কার্যদিবস |
অর্থ প্রদানের শর্তাবলী: | টি/টি বা ওয়েস্টার্ন ইউনিয়ন |

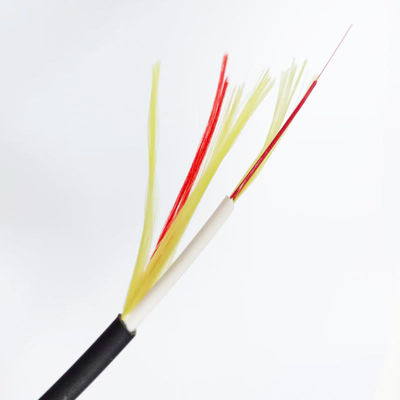

FTTH রাউন্ড ক্যাবল ডাবল শীথ আউটডোর গৃহমধ্যস্থঅপটিক্যাল ফাইবার নেটওয়ার্ক4.6 মিমি জিজেওয়াইএফজেএইচ
একটি বিল্ডিংয়ে প্রবেশ করার সময়, তারের বাইরের আবরণটি কেবল অভ্যন্তরীণ শিখা প্রতিরোধী জ্যাকেটটি প্রকাশ করার জন্য সরানো হয়।অপারেশনটি দ্রুত এবং দুটি ভিন্ন তারের এবং একটি তারের জয়েন্টের প্রয়োজন ছাড়াই একটি বহিরঙ্গন পরিবেশ থেকে একটি অন্দর পরিবেশে সহজ ইনস্টলেশন সক্ষম করে৷
ড্রপ কেবলটি প্রাথমিকভাবে সরাসরি ইনস্টলেশনের জন্য তৈরি করা হয়েছে, যেমন স্ট্যাপল বা ক্লিপ সহ ইনস্টলেশন বা তারের রেসওয়ে এবং বিল্ডিংয়ের ভিতরে রাউটিং।এই ইনস্টলেশন কৌশলটি বাঁক কার্যক্ষমতা, ক্রাশ প্রতিরোধ এবং অন্যান্য যান্ত্রিক পরামিতিগুলির ক্ষেত্রে তারগুলির উপর অতিরিক্ত কঠিন প্রয়োজনীয়তা রাখে।
LSZH ডুয়াল জ্যাকেট কেবল হল একটি ফাইবার অপটিক ড্রপ ক্যাবল যা ইনডোর/আউটডোর FTTx অ্যাপ্লিকেশনের জন্য।অনন্য ডুয়াল জ্যাকেট ডিজাইন তারের বাইরের পাশাপাশি ছোট অংশগুলিকে বাড়ির ভিতরে ইনস্টল করতে সক্ষম করে।তারের দ্বৈত নিম্ন ধোঁয়া শিখা প্রতিরোধক আবরণ রয়েছে, বাইরেরটি একটি UV-প্রতিরোধী কালো বৈকল্পিক।
G657 ফাইবার এবং তারের ডিজাইনের অন্তর্নির্মিত বাঁক সীমাবদ্ধতার কারণে ড্রপ কেবলটির অত্যন্ত ভাল বাঁক কার্যক্ষমতা রয়েছে।তারের নিজেই ন্যূনতম বাঁক ব্যাসার্ধ নিয়ন্ত্রণ করবে এবং kinking অনুমতি দেবে.

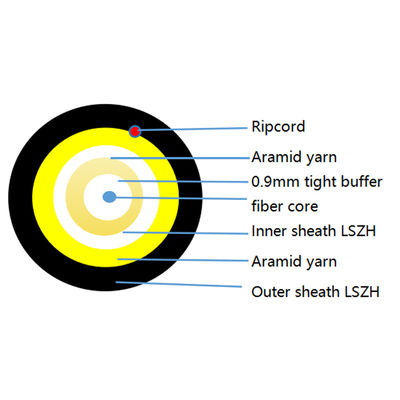

ডাবল শিথ ফাইবার অপটিক কেবল প্রযুক্তিগত পরামিতি
মডেল | জিজেওয়াইএফজেএইচ | |
ফাইবার গণনা | 1 কোর | |
বাইরের ব্যাস OD (মিমি) | 4.5±/0.2 | |
তারের খাপ | উপাদান | UV LSZH |
বেধ (মিমি) | 0.9±0.1 | |
OD(মিমি) | 3.0±0.1 | |
ভিতরের তারের | উপাদান | LSZH |
বেধ (মিমি) | 0.5±0.05 | |
OD(মিমি) | 0.85±0.05 | |
বাফার | উপাদান | LSZH |
নামমাত্র ওজন টি (কেজি/কিমি) | 24 | |
সর্বোচ্চ প্রসার্য শক্তি(N) | দীর্ঘ মেয়াদী | 120 |
স্বল্পমেয়াদী | 240 | |
নূন্যতম বাঁকানো ব্যাসার্ধ(মিমি) | স্থির | 10D |
গতিশীল | 20D | |
সর্বোচ্চ ক্রাশ প্রতিরোধ (N/100 মিমি) | দীর্ঘ মেয়াদী | 300 |
স্বল্পমেয়াদী | 1000 | |
শক্তি সদস্যদের | আরমিড সুতা | |
পরিবেশ রক্ষা | RoHS কমপ্লায়েন্ট | |
স্টোরেজ বা পরিবহন | -20~70℃ | |
অপারেশন তাপমাত্রা | -20~60℃ | |
অপটিক্যাল ফাইবার বৈশিষ্ট্য G657A2
বৈশিষ্ট্য | শর্তাবলী | নির্দিষ্ট মান | ইউনিট |
জ্যামিতিক বৈশিষ্ট্য | |||
ক্ল্যাডিং ব্যাস | 125.0±0.7 | µm | |
ক্ল্যাডিং অ বৃত্তাকারতা | ≤0.7 | % | |
আবরণ ব্যাস | 245±5 | µm | |
আবরণ/ক্ল্যাডিং ঘনত্বের ত্রুটি | ≤12 | µm | |
আবরণ অ বৃত্তাকার | ≤6.0 | % | |
কোর/ক্ল্যাডিংকেন্দ্রিকতা ত্রুটি | ≤0.5 | µm | |
কার্ল | ≥4 | মি | |
অপটিক্যাল বৈশিষ্ট্য | |||
1310nm | ≤0.35 | dB/কিমি | |
1383nm | ≤0.35 | dB/কিমি | |
1550nm | ≤0.21 | dB/কিমি | |
মনোযোগ | 1625nm | ≤0.23 | dB/কিমি |
মনোযোগ বনাম তরঙ্গদৈর্ঘ্য সর্বোচ্চএকটি পার্থক্য | 1525~1575nm | ≤0.02 | MHz*কিমি |
1285~1330nm | ≤0.03 | MHz*কিমি | |
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য | 1300~1324 | nm | |
শূন্য বিচ্ছুরণ ঢাল | ≤0.092 | ps/(nm2*কিমি) | |
মেরুকরণ মোড বিচ্ছুরণ | |||
PMD সর্বোচ্চ পৃথক ফাইবার | ≤0.1 | ps/km1/2 | |
PMD ডিজাইন লিঙ্ক মান | ≤0.06 | ps/km1/2 | |
আদর্শ বল | 0.04 | ps/km1/2 | |
তারের তরঙ্গদৈর্ঘ্য কাটা | ≤1260 | nm | |
মোড ক্ষেত্রের ব্যাস | 1550nm | 9.3~10.3 | µm |
1310nm | 8.4~9.3 | µm | |
প্রতিসরণের গ্রুপ সূচক | 1550nm | 1.467 | |
1310nm | 1.466 | ||
পরিবেশগত বৈশিষ্ট্য | 1310nm, 1550nm এবং 1625nm | ||
তাপমাত্রা সাইকেল চালানো | -60℃ থেকে +85℃ | ≤0.05 | dB/কিমি |
তাপমাত্রা-আর্দ্রতা সাইক্লিং | -10 ℃ থেকে +85 ℃, 4% থেকে 98% RH | ≤0.05 | dB/কিমি |
জল নিমজ্জন | 23℃, 30 দিন | ≤0.05 | dB/কিমি |
শুষ্ক তাপ | 85℃, 30 দিন | ≤0.05 | dB/কিমি |
স্যাঁতসেঁতে গরম | 85℃, 85%RH, 30 দিন | ≤0.05 | dB/কিমি |
যান্ত্রিক স্পেসিফিকেশন | |||
প্রমাণ পরীক্ষা | ≥9.0 | এন | |
≥1.0 | % | ||
≥100 | kpsi | ||
ম্যাক্রো নমন প্ররোচিত ক্ষতি | |||
1 বাঁক @5 মিমি ব্যাসার্ধ | 1550nm | ≤0.15 | dB |
1 বাঁক @5 মিমি ব্যাসার্ধ | 1625 মিমি | ≤0.45 | dB |
1 টার্ন @7.5 মিমি ব্যাসার্ধ | 1550nm | ≤0.08 | dB |
1 টার্ন @7.5 মিমি ব্যাসার্ধ | 1625 মিমি | ≤0.25 | dB |
1 টার্ন @10 মিমি ব্যাসার্ধ | 1550nm | ≤0.03 | dB |
1 টার্ন @10 মিমি ব্যাসার্ধ | 1625 মিমি | ≤0.10 | dB |
আবরণ ফালা বল | সাধারণ গড় বল | 1.5 | এন |
সর্বোচ্চ শক্তি | ≥1.3 ≤8.9 | এন | |
ডায়নামিক স্ট্রেস জারা সংবেদনশীলতা পরামিতি | 27 |
বৈশিষ্ট্য
আবেদন
