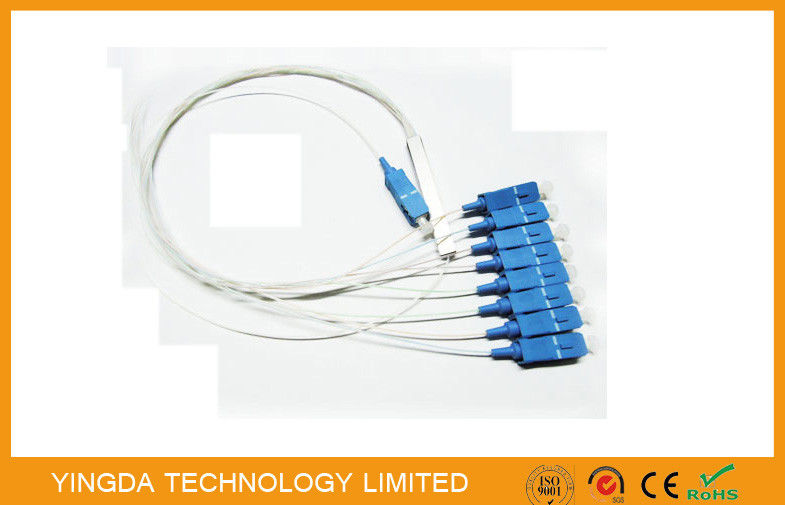

1 x 8 Fiber Optic PLC Splitter
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xsplit ratio | 1X8 blockless splitter | connector | SC/UPC simiplex |
---|---|---|---|
fiber type | single mode G657A1 | insertion loss | 10.3dB |
Uniformity (Max.) | 0.8dB | wavelength | 1260 - 1650 nm |
PDL(Max.) | 0.3dB | Standard | Telcordia GR-1221 and GR-1209 |
tube dimension | 60*7*4mm | ||
লক্ষণীয় করা | fbt coupler,plc splitter |

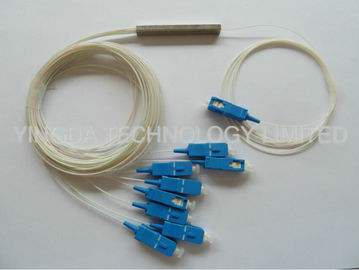

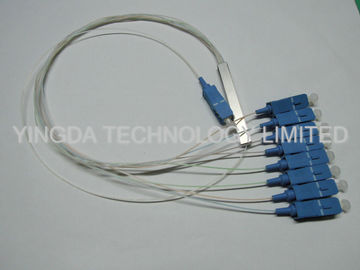

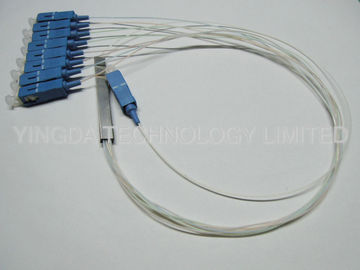

1 x 8 Fiber Optic PLC Splitter Blockless Mini Modue, Blockless Splitter
PLC Splitter is Based on the Planar Waveguide Technology.
It Provides a Low Cost Power Distribution Solution with Small Form Factor and High Reliability
Features
- Low Insertion loss
- Low PDL
- Compact Design
- High Return Loss
- Good channel-to-channel uniformity
- Compact Design
- High Reliability and Stability
- Wide Operating Temperature
- Wide Operating Wavelength
- Excellent Environmental & Mechanical Stability
Application
- FTTx (FTTB, FTTH, FTTC) Systems
- Passive Optical Networks (PON) Networks
- CATV Links
- Optical Signal Distribution
- Local Area Networks (LAN)
- Test Equipments
- Qualified Under Telcordia GR-1221 and GR-1209
Specification
1×N PLC Splitter
Parameter |
Unit |
Value |
|||||||||||||||||
Product Type |
|
1×2 |
1×3 |
1×4 |
1×6 |
1×8 |
1×12 |
1×16 |
1×24 |
1×32 |
1×64 |
1×128 |
|||||||
Operation Wavelength |
nm |
1260~1650 |
|||||||||||||||||
Insertion Loss |
Typ. |
dB |
3.6 |
6.0 |
7.0 |
9.2 |
10.3 |
12.2 |
13.6 |
15.8 |
16.6 |
20.1 |
24.5 |
||||||
Max. |
4.3 |
6.2 |
7.4 |
9.5 |
10.7 |
12.5 |
13.9 |
16.0 |
17.2 |
21.5 |
25.5 |
||||||||
Uniformity (Max.) |
dB |
0.5 |
0.6 |
0.8 |
0.8 |
0.8 |
1.2 |
1.4 |
1.5 |
1.5 |
2.0 |
2.6 |
|||||||
PDL(Max.) |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
0.8 |
|||||||
TDL(Max.) |
dB |
0.5 |
|||||||||||||||||
Return Loss |
dB |
≥55/50 |
|||||||||||||||||
Directivity |
dB |
≥55 |
2×N PLC Splitter
Parameter |
Unit |
Value |
|||||||
Product Type |
|
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
2×128 |
|
Operation Wavelength |
nm |
1260~1650 |
|||||||
Insertion Loss |
Typ. |
dB |
4.2 |
7.2 |
10.6 |
13.8 |
17.0 |
20.5 |
24.8 |
Max. |
4.5 |
7.7 |
11.0 |
14.8 |
17.9 |
21.5 |
25.8 |
||
Uniformity (Max.) |
dB |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.5 |
3.0 |
|
PDL(Max.) |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
1.0 |
|
TDL(Max.) |
dB |
0.5 |
|||||||
Return Loss |
dB |
≥55/50 |
|||||||
Directivity |
dB |
≥55 |
Note: All the data above does not include connectors.
UPC Connectors: IL add 0.2 dB, APC Connectors: IL add 0.3 dB.
Pack information
Split ratio |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
1x128 |
Mini-Module Dimension (mm) |
60*7*4 |
60*7*4 |
60*7*4 |
60*12*4 |
80*20*6 |
100*40*6 |
N/A |
Environmental Conditions
Operating Temperature |
℃ |
-40~+85 |
Storage Temperature |
℃ |
-40~+85 |
Operating Humidity |
%RH |
≤93 |
Storage Humidity |
%RH |
≤93 |
Ordering Information
PLCS |
- |
- |
- |
- |
- |
- |
- |
|
Structure |
Fiber Type |
Package |
Input |
Output |
Length |
Connector |
Structure |
0101=1x1, 0202=2x2, ..., 0164=1x64, 0264=2x64 |
||||||
Fiber Type |
1=G652D, 2=G657A1, 3=G657A2 |
||||||
Package Dimension |
A1, A2,...A12, D, E, F, K, U, G, C, T, R, X |
||||||
Input Type |
B=250μm Bare Fiber ,L=900µm Loose tube, S=2.0mm, R=3.0mm, 0=Adapter |
||||||
Output Type |
B=250μm Bare Fiber , L=900µm Loose tube, S=2.0mm, R=3.0mm, F=splitter, 0=Adapter |
||||||
Pigtail Length |
05=0.5m, 10=1.0m, 100=100m, 0=Adapter, 15/10=1.5m input/1.0m output, X=Others |
||||||
Connector Type |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=FC/UPC input / FC/APC output, 00=None, X=Others |
