ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | YD-PLC-LG-108-SC-10 |
MOQ: | ১০০ পিসি |
মূল্য: | 1.1USD-4.58USD |
বিতরণ সময়: | 5-8days after payment |

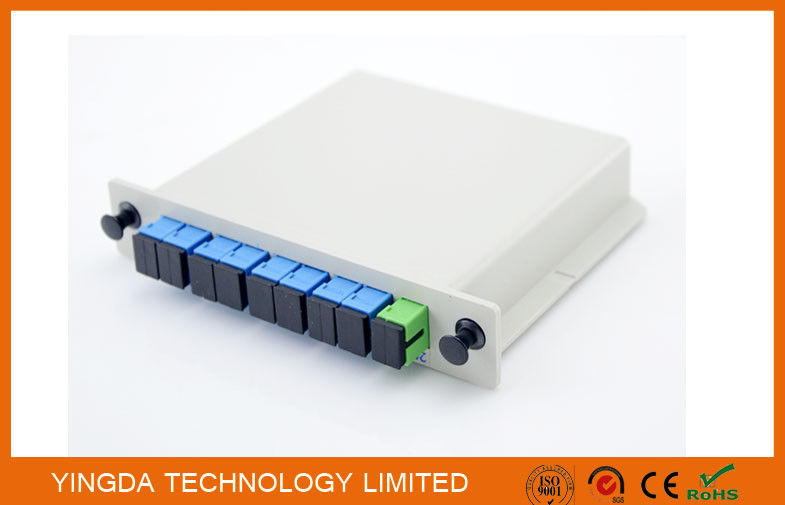

1*8 ফাইবার অপটিক পিএলসি স্প্লিটার এলজিএক্স মডিউল, সিএটিভি ফাইবার অপটিক টার্মিনাল বক্স ইনসার্ট টাইপ
Yingda অপটিকাল নেটওয়ার্ক নির্মাণের জন্য একটি উচ্চ নির্ভুলতা ফাইবার পিএলসি স্প্লিটার প্রদান করে। অবস্থান এবং পরিবেশ স্থাপন কম প্রয়োজনীয়তা, কম্প্যাক্ট সন্নিবেশ মডিউল টাইপ নকশা।এটি যথেষ্ট ছোট. ইনডোর টার্মিনাল বক্স এবং ওডিএফ ফ্রেম বা অপটিক্যাল ফাইবার বিতরণ বাক্সে সরাসরি। পিএলসি অপটিক্যাল স্প্লিটার কম সন্নিবেশ ক্ষতি, কম পিডিএল এবং উচ্চ রিটার্ন ক্ষতির সাথে অভিন্ন শক্তি বিভক্ত সরবরাহ করে।ব্যবহারকারী প্রতিটি আউটপুট চ্যানেলের জন্য অপটিক্যাল বিভাজন অনুপাত কাস্টমাইজ করতে পারেন. কাজের তরঙ্গদৈর্ঘ্যের পরিসীমা 1260nm থেকে 1650nm পর্যন্ত।
ফাইবার পিএলসি স্প্লিটার 1 * 8 বাক্সের ভিতরে পোহটো গঠন করে। প্রতিটি অ্যাডাপ্টার এবং ফাইবার লিঙ্ক একটি সুশৃঙ্খল পদ্ধতিতে বাঁকা হয়, এবং ফাইবারটি ঠিক করার জন্য একটি হুক রয়েছে।প্রতিটি অ্যাডাপ্টার বা স্প্লিটার ইন্টারফেস একটি ধুলো কভার বা ধুলো ক্যাপ আছে, এবং কাঠামোটি সূক্ষ্ম এবং সুশৃঙ্খল, যা ফাইবার টার্মিনাল বাক্সে ইনস্টলেশনের জন্য আরও উপযুক্ত।
ফাইবার অপটিক বক্স বৈশিষ্ট্যঃ
* কমপ্যাক্ট আকারের নকশা
* কম সন্নিবেশ হার এবং কম PDL
* উচ্চ নির্ভরযোগ্যতা
* উচ্চ চ্যানেল গণনা
* বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসীমা
* বড় অপারেটিং তাপমাত্রা পরিসীমা
* কাস্টমাইজড প্যাকেজিং এবং কনফিগারেশন
* সম্পূর্ণ টেলকোর্ডিয়া GR1209/1221 যোগ্যতা
ফাইবার পিএলসি স্প্লিটার স্পেসিফিকেশনঃ
1×N(N>2) (কানেক্টর সহ) অপটিক্যাল পরামিতিঃ
পরামিতি |
১x৪ |
১x৮ |
১x১৬ |
১x৩২ |
||||||
1 |
অপারেশন তরঙ্গদৈর্ঘ্য ((nm) |
১২৬০-১৬৫০ |
||||||||
2 |
সন্নিবেশ হ্রাস ((ডিবি) |
ম্যাক্স |
7.4 |
10.7 |
13.7 |
16.9 |
||||
3 |
রিটার্ন লস ((ডিবি) |
ম্যাক্স |
0.6 |
0.8 |
1.2 |
1.7 |
||||
4 |
রিটার্ন লস ((ডিবি) |
মিনিট |
55 |
55 |
55 |
55 |
||||
5 |
PLD ((dB) |
ম্যাক্স |
0.2 |
0.3 |
0.3 |
0.3 |
||||
6 |
নির্দেশিকা (dB) |
মিনিট |
55 |
55 |
55 |
55 |
||||
7 |
তরঙ্গদৈর্ঘ্যের উপর নির্ভরশীল ক্ষতি ((ডিবি) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
8 |
পিগটেল দৈর্ঘ্য ((মি) |
1.2 ((±0.1) অথবা গ্রাহক নির্দিষ্ট |
||||||||
9 |
ফাইবারের ধরন |
250μm খালি ফাইবার |
||||||||
10 |
অপারেশন তাপমাত্রা ((°C) |
-৪০-৮৫ |
||||||||
11 |
স্টোরেজ তাপমাত্রা ((°C) |
-৪০-৮৫ |
||||||||
12 |
প্যাকেজিং আকার ((L × W × H) (মিমি) |
৪০x৪x৪ |
৪০x৪x৪ |
৪০x৪x৪ |
৫০x৭x৪ |
|
||||
1 |
অপারেশন তরঙ্গদৈর্ঘ্য ((nm) |
১২৬০-১৬৫০ |
||||||||
2 |
রিটার্ন লস ((ডিবি) |
এপিসি মিনিট |
55 |
|||||||
ইউপিসি মিনিট |
50 |
|||||||||
3 |
নির্দেশিকা (dB) |
মিনিট |
55 |
|||||||
4 |
পিগটেল দৈর্ঘ্য ((মি) |
1.0(±0.1) অথবা গ্রাহকের নির্দিষ্ট |
||||||||
5 |
ফাইবারের ধরন |
কাস্টমাইজেশন |
||||||||
6 |
অপারেশন তাপমাত্রা ((°C) |
- ২০ থেকে ৬৫ |
||||||||
7 |
স্টোরেজ তাপমাত্রা ((°C) |
-৪০-৮৫ |
দ্রষ্টব্যঃ সমস্ত পরিমাপ ঘরের তাপমাত্রায় করা হয়েছে এবং স্পেসিফিকেশন সংযোগকারী অন্তর্ভুক্ত।
2×N(N>2)PLCS ((কানেক্টর ছাড়াই) অপটিক্যাল ফাইবার পিএলসি স্প্লিটার পরামিতিঃ
পরামিতি |
২x৪ |
২x৮ |
২x১৬ |
২x৩২ |
||
1 |
অপারেশন তরঙ্গদৈর্ঘ্য ((nm) |
১২৬০-১৬৫০ |
||||
2 |
সন্নিবেশ হ্রাস ((ডিবি) |
ম্যাক্স |
7.8 |
11.2 |
14.2 |
17.4 |
3 |
ক্ষতির অভিন্নতা ((ডিবি) |
ম্যাক্স |
1.2 |
1.5 |
1.8 |
2.0 |
4 |
রিটার্ন লস ((ডিবি) |
মিনিট |
55 |
55 |
55 |
55 |
5 |
PLD ((dB) |
ম্যাক্স |
0.2 |
0.3 |
0.4 |
0.4 |
6 |
নির্দেশিকা (dB) |
মিনিট |
55 |
55 |
55 |
55 |
7 |
তরঙ্গদৈর্ঘ্যের উপর নির্ভরশীল ক্ষতি ((ডিবি) |
0.4 |
0.4 |
0.5 |
0.5 |
|
8 |
পিগটেল দৈর্ঘ্য ((মি) |
1.2 ((±0.1) অথবা গ্রাহক নির্দিষ্ট |
||||
9 |
ফাইবারের ধরন |
কসোমাইজেশন |
||||
10 |
অপারেশন তাপমাত্রা ((°C) |
-৪০-৮৫ |
||||
11 |
স্টোরেজ তাপমাত্রা ((°C) |
-৪০-৮৫ |
||||
12 |
মাত্রা (L × W × H) (মিমি) |
৫০x৪x৪ |
৫০x৪x৪ |
৬০x৭x৪ |
৬০x৭x৪ |
দ্রষ্টব্যঃ সমস্ত পরিমাপ ঘরের তাপমাত্রায় করা হয়েছে এবং স্পেসিফিকেশন সংযোগকারী অন্তর্ভুক্ত।
![]() |
