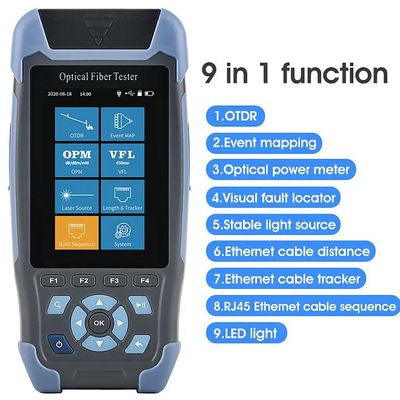

মিনি ওটিডিআর 9 ইন 1 মুলিট-ফাংশন পরীক্ষক 1310/1550nm এসএম টেস্ট রেঞ্জ 5m-60Km এপিসি ইউপিসি এসসি / এফসি / এসটি / এলসি অ্যাডাপ্টারের সাথে

মিনি মাল্টি-ফাংশন OTDR এর কম্প্যাক্ট কাঠামো এবং স্থিতিশীল কর্মক্ষমতা রয়েছে। এই OTDR পরীক্ষার তরঙ্গদৈর্ঘ্য 1310/1550nm, গতিশীল পরিসীমা 24dB/22dB। পরিমাপ দূরত্ব 5m ~ 60km। জি জন্য উপযুক্ত।৬৫২ অপটিক্যাল ফাইবারএটিতে অন্তর্নির্মিত ওপিএম (8 স্ট্যান্ডার্ড তরঙ্গদৈর্ঘ্য 850/980/1300/1310/1490/ 1550/1625/ 1650nm); অন্তর্নির্মিত ওএলএস 1310/1550nm; অন্তর্নির্মিত ভিএফএল 10KM; অন্তর্নির্মিত আরজে 45 পরীক্ষা।এই মিনি OTDR বর্তমান বাজারে সর্বাধিক ফাংশন এবং সবচেয়ে খরচ কার্যকর আছে.

অ্যাপ্লিকেশন প্রধানতঃটেলিকমিউনিকেশন লাইন রক্ষণাবেক্ষণ এবং পরীক্ষা,কেবল প্রস্তুতকারক,এফটিটিএক্স পরীক্ষা।

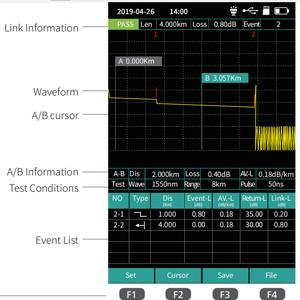

মিনি-প্রো ওটিডিআর

• তরঙ্গদৈর্ঘ্যঃ 1310nm/1550nm±20nm
• ফাইবারের ধরন: জি।652
• ডায়নামিক রেঞ্জঃ 24dB/22dB
• ইভেন্ট ব্লাইন্ড জোনঃ ৩ মিটার
• এটিটি ব্লাইন্ড জোনঃ ৮ মিটার
• পরীক্ষার দূরত্বঃ ৫ মিটার থেকে ৬০ কিমি
• পলস প্রস্থঃ 3ns ~ 10us
• পরিসীমা নির্ভুলতাঃ ± ((1m+ নমুনা গ্রহণের ব্যবধান +0.005%×পরীক্ষার দূরত্ব)
• ক্ষতির নির্ভুলতাঃ ±0.05dB/dB
• নমুনা গ্রহণের পয়েন্টঃ 16k ~ 128k
• নমুনা গ্রহণের রেজোলিউশনঃ 0.05m~8m
• প্রতিফলন নির্ভুলতাঃ ±3dB
• ডেটা স্টোরেজঃ অভ্যন্তরীণঃ≥600;বাহ্যিকঃTF কার্ড
• ফাইলের বিন্যাসঃ এসওআর স্ট্যান্ডার্ড ফাইল বিন্যাস
• সংযোগকারীঃ এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি,এসটি)

ওপিএম

• তরঙ্গ ব্যাপ্তিঃ 800nm ~ 1700nm

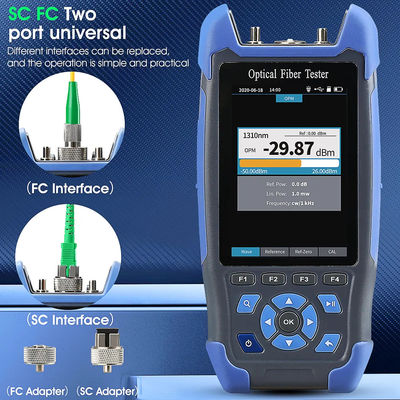

• ইন্টারফেসের ধরনঃ ইউনিভার্সাল জয়েন্ট এফসি/এসসি/এসটি
• পরীক্ষার পরিসীমাঃ -৫০dBm+২৬dBm
• অনিশ্চয়তাঃ ± 5%
• ফ্রিকোয়েন্সি সনাক্তকরণঃ CW/270/330/1k/2kHz
• ক্যালিব্রেশন তরঙ্গদৈর্ঘ্যঃ 850/980/1300/1310/1490/1550/1625/1650nm

ওএলএস

• LD প্রকারঃFP-LD
• তরঙ্গদৈর্ঘ্যঃ১৩১০nm/1550nm±২০nm
• আউটপুট পাওয়ারঃ ≥-5dBm
• মডুলেশন ফ্রিকোয়েন্সিঃ 270/330/1k/2kHz
• স্থিতিশীলতাঃ CW,±0.5dB/15min (পূর্বগরম করার 15 মিনিটের পর পরীক্ষা)
• সংযোগকারীঃ এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি,এসটি)

ভিএফএল

• তরঙ্গদৈর্ঘ্যঃ 650nm±20nm
• ভিএফএলঃ ≥10KM
• মোডঃ CW/1Hz/2Hz
• সংযোগকারীঃ FC/SC/ST

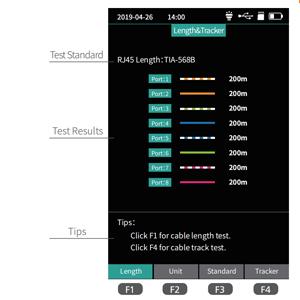

আরজে৪৫ ক্যাবলের দৈর্ঘ্য পরিমাপ

• পরীক্ষার দূরত্বঃ ৩০০ মিটার
