ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | 1*16 fanout splitter |
MOQ: | 100 pcs |
মূল্য: | 1.1USD-4.58USD |
বিতরণ সময়: | 5-8days after payment |

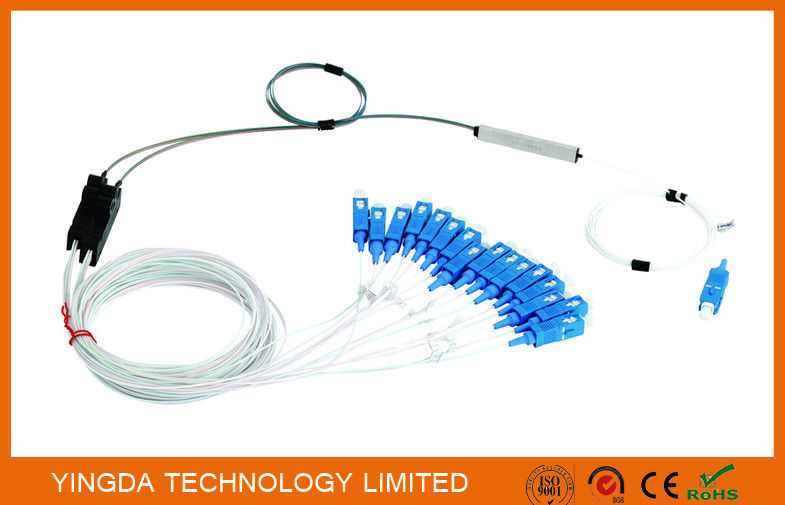

1x16 সিঙ্গল মোড পিএলসি স্প্লিটার (প্লেনার লাইটওয়েভ সার্কিট স্প্লিটার) ফ্যান আউট এসসি /ইউপিসি সংযোগকারী
একক মোড স্ট্যান্ডার্ড ট্রি কাপলার মডিউল 1X3, 3X3, 1X4, 1X8, 1X16, 1X32 এবং 2X4, 2X8, 2X16 এবং 2X32 পোর্ট অনুপাত উপলব্ধ। তারা খুব কম সন্নিবেশ ক্ষতি, কম মেরুকরণ নির্ভরতা,ভালভাবে নিয়ন্ত্রিত অভিন্নতা এবং পরিবেশগত স্থিতিশীলতাস্ট্যান্ডার্ড ট্রি কাপলার মডিউলগুলি ব্যাপকভাবে CATV, LANs এবং অন্যান্য সমস্ত ধরণের অপটিক্যাল যোগাযোগ ব্যবস্থায় অপটিক্যাল সিগন্যাল বিভক্ত এবং মিশ্রিত করতে ব্যবহৃত হয়েছে।
সিঙ্গল মোড পিএলসি স্প্লিটার বৈশিষ্ট্য
সংযোগকারী সহ পিএলসি স্প্লিটারের প্রযুক্তিগত বিবরণ
1xn ফাইবার পিএলসি স্প্লিটার
পয়েন্ট | ১x২ | ১x৪ | ১x৮ | ১x১৬ | ১x৩২ | ১x৬৪ | ১x১২৮ | |
ফাইবারের ধরন |
জি.657. এ |
|||||||
কাজের তরঙ্গদৈর্ঘ্য | ১২৬০nm থেকে ১৬৫০nm | |||||||
স্ট্যান্ডার্ড ইনসেশন লস ((ডিবি) | ≤4.2 | ≤৭6 | ≤১০7 | ≤১৪0 | ≤১৭2 | ≤২০8 | ≤২৪0 | |
P-Grade Insertion Loss ((ডিবি) | ≤4.0 | ≤৭4 | ≤১০5 | ≤১৩8 | ≤১৭0 | ≤২০4 | ≤২৩7 | |
অভিন্নতা (dB) | ≤০6 | ≤০8 | ≤০8 | ≤ ১।0 | ≤ ১।5 | ≤২।0 | ≤২।0 | |
PDL ((dB) | ≤০2 | ≤০2 | ≤০3 | ≤০3 | ≤০3 | ≤০4 | ≤০5 | |
তরঙ্গদৈর্ঘ্যের উপর নির্ভরশীল ক্ষতি ((ডিবি) | ≤০6 | ≤০8 | ≤০8 | ≤ ১।0 | ≤ ১।5 | ≤২।0 | ≤২।0 | |
রিটার্ন লস ((ডিবি) | ≥৫০ | |||||||
নির্দেশিকা (dB) | ≥৫৫ | |||||||
অপারেটিং টেম্প.গ্যাঞ্জ | -৪০°সি-+৮৫°সি | |||||||
দ্রষ্টব্যঃউপরের প্যারামিটারটি সংযোগকারী সহ স্প্লিটারের জন্য।যদি সংযোগকারী ছাড়াই থাকে তবে সন্নিবেশের ক্ষতি 0.2dB হ্রাস পাবে। |
2XN স্প্লিটার
পয়েন্ট | ২x২ | ২x৪ | ২x৮ | ২x১৬ | ২x৩২ | ২x৬৪ | ২x১২৮ | ||
ফাইবারের ধরন | জি.657. এ | ||||||||
কাজের তরঙ্গদৈর্ঘ্য | ১২৬০nm থেকে ১৬৫০nm | ||||||||
স্ট্যান্ডার্ড ইনসেশন লস ((ডিবি) | ≤4.4 | ≤ ৮0 | ≤১১0 | ≤১৪6 | ≤১৭8 | ≤ ২১0 | ≤২৪4 | ||
P-Grade Insertion Loss ((ডিবি) | ≤4.2 | ≤৭7 | ≤১০8 | ≤১৪1 | ≤১৭4 | ≤২০7 | ≤২৪0 | ||
অভিন্নতা (dB) | ≤০8 | ≤ ১।0 | ≤ ১।2 | ≤ ১।5 | ≤ ১।8 | ≤২।0 | ≤3.0 | ||
PDL ((dB) | ≤০2 | ≤০2 | ≤০3 | ≤০3 | ≤০3 | ≤০4 | ≤০5 | ||
তরঙ্গদৈর্ঘ্যের উপর নির্ভরশীল ক্ষতি ((ডিবি) | ≤০8 | ≤ ১।0 | ≤ ১।2 | ≤ ১।5 | ≤ ১।8 | ≤২।0 | ≤3.0 | ||
রিটার্ন লস ((ডিবি) | ≥৫০ | ||||||||
নির্দেশিকা (dB) | ≥৫৫ | ||||||||
অপারেটিং টেম্প.গ্যাঞ্জ | -৪০°সি-+৮৫°সি | ||||||||
দ্রষ্টব্যঃউপরের প্যারামিটারটি সংযোগকারী সহ স্প্লিটারের জন্য।যদি সংযোগকারী ছাড়াই থাকে তবে সন্নিবেশের ক্ষতি 0.2dB হ্রাস পাবে। |
স্প্লিটার ফাইবার অপটিক সম্পর্কে আরো ছবি
