ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | G652D |
MOQ: | 1pc |
মূল্য: | আলোচনাযোগ্য |
বিতরণ সময়: | 7 দিন |

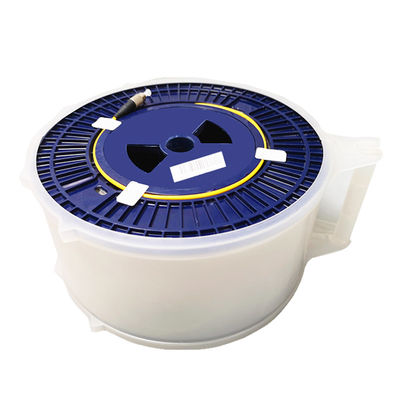

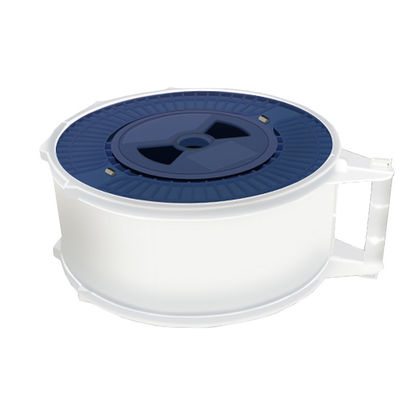

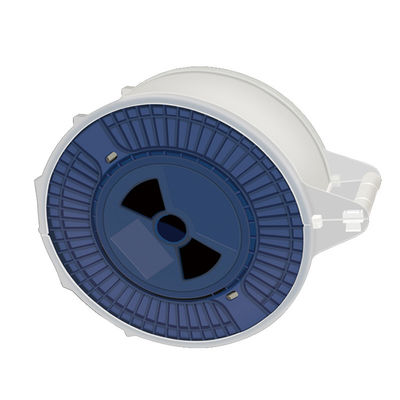

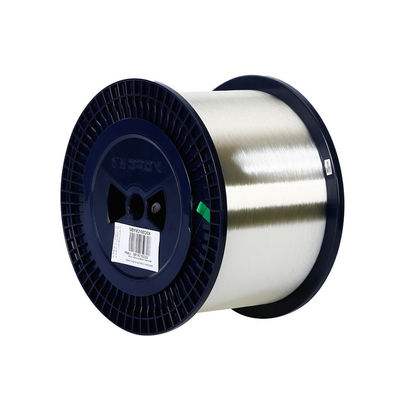

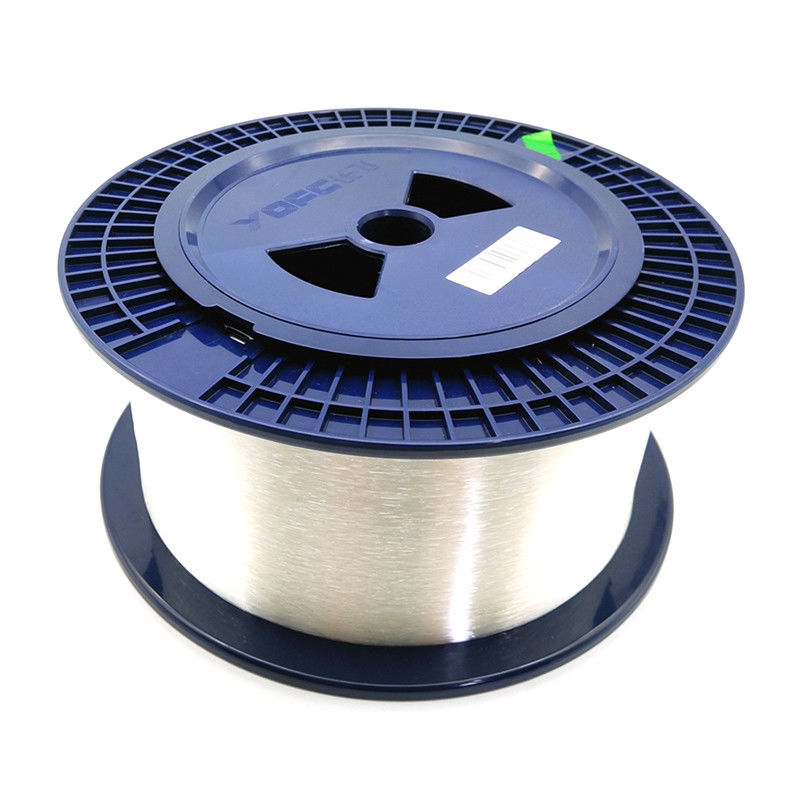

প্লাস্টিক ড্রামে এফটিটিএক্স করিং ইয়ুএফসি ফুজিকুরা ওটিডিআর টেস্ট বেয়ার ফাইবার সিঙ্গল মোড 250um G657A 1KM-50km
বৈশিষ্ট্য
একক মোড ফাইবারের নির্দিষ্টকরণ
আইটিইএম | মান |
মোড ব্যাস | (8.6-9.5) ± 0.7 মি |
ক্ল্যাডিং ব্যাস | 125 ± 1 মি |
একাগ্রতা বিচ্যুতি | .80.8um |
গোলাকার বাইরে আচ্ছাদিত | ≤0.2% |
অপটিকাল তারের তরঙ্গদৈর্ঘ্য কেটে দিন | 601260um |
ম্যাক্রোবেন্ডিং ক্ষতি 1550nm | ≤0.3dB |
(37.5 মিমি ব্যাসার্ধ 100 টার্ন) 16xxঘএনএম | ≤0.3dB |
স্ক্রিনিং স্ট্রেস | ≥0.69 জিপিএ |
শূন্য বিচ্ছুরিত তরঙ্গদৈর্ঘ্য λ | 1300nm≤λ ≤1324nm |
শূন্য ছড়িয়ে slাল s | ≤0.093ps / um |
অবরুদ্ধ ফাইবারের পোলারাইজেশন মোড ছড়িয়ে দেওয়ার সহগ | ≤xxps (কিমি)১/২ |
অপটিকাল তারের সংক্ষিপ্তকরণ সংখ্যা | 1300nm≤0.3dB / কিমি ≤0.28 ডিবি / কিমি |
ইয়ি এনএম- - এক্সএক্স ডিবি / কিমি | |
16XXঘএনএম - .20.28 ডিবি / কিমি | |
অপটিকাল তারের মেরুকরণ মোড ছড়িয়ে দেওয়ার সহগ | এম -20 অপটিকাল ফাইবার বিভাগগুলি |
প্রশ্ন -0.01% | |
PMD-≤0.5ps / (কিমি)১/২ |
অপটিকাল টাইম ডোমেন রিফ্লেক্টর (ওটিডিআর) অপটিকাল ফাইবার পরিমাপ করার জন্য ব্যবহৃত হয়, কখনও কখনও এটির মুখোমুখি হয় যে অপটিকাল ফাইবারের লিঙ্কটি সংক্ষিপ্ত isসংক্ষিপ্ত অপটিক্যাল ফাইবার লিঙ্কটি পরিমাপ করার সময়, বৃহত্তর অ্যাটেন্যুয়েশন মান (xxdb / কিমি) প্রায়শই পাওয়া যায়, যা ক্ষুদ্র সূচকে আরও ভাল মূল্যায়ন করতে অক্ষম করে।কেন?
সংক্ষিপ্ত অপটিক্যাল ফাইবার লিঙ্কের কারণে (সাধারণত 1 কিলোমিটারেরও কম), ওটিডিআর কিছুটা অস্থিরতার সাথে বক্ররেখাকে পরিমাপ করে, যা চূড়ান্ত সংখ্যার গণনাকে প্রভাবিত করে।ওটিডিআর বর্ণনা করার জন্য প্রযুক্তিগত পরামিতিগুলির মধ্যে লিনিয়ারটি সম্পর্কে একটি সূচক রয়েছে।ওটিডিআরের সাধারণ সূচকটি 0.05db / db (e600c: 0.05db / db, n3900a: 0.03db / db)।আসলে, এই সূচকটি ওটিডিআর বক্ররেখা ওঠানামা পরিসীমা বর্ণনা করে।
সুতরাং, সংক্ষিপ্ত ফাইবারের জন্য, ওটিডিআর পরিমাপের যথার্থতা চ্যালেঞ্জ করা হয়েছে।এই সমস্যাটি ওটিডিআর লকের মুখোমুখি হওয়া একটি সাধারণ সমস্যা।তাহলে কোন পদ্ধতিগুলি আমরা এই প্রভাবকে হ্রাস করতে পারি?আমরা কীভাবে আরও ভাল পরীক্ষার ফলাফল পেতে পারি?
1. 2km পরীক্ষা মিথ্যা ফাইবার যোগ করুন
2 কিলোমিটার পরীক্ষায় ভুয়া ফাইবার যুক্ত হওয়ার কারণে ফাইবারের দৈর্ঘ্য বাড়ার কারণে প্রভাব হ্রাস পাবে।আরও সন্তোষজনক ফলাফল পাওয়া উচিত।
তবে দৈর্ঘ্য বৃদ্ধি এবং পরীক্ষার ত্রুটি প্রবর্তনের কারণে, এই পদ্ধতিতে পরীক্ষা পদ্ধতিতে কিছু ত্রুটি আনা হয়েছে।তবে প্রকল্পের মানের পরীক্ষার ডেটা হিসাবে এটির যথেষ্ট উল্লেখযোগ্য মান রয়েছে।
2. হালকা উত্স এবং অপটিক্যাল পাওয়ার মিটারের সাথে লিঙ্ক ক্ষতি পরিমাপ করুন এবং ওটিডিআর দিয়ে দৈর্ঘ্য পরিমাপ করুন
ক্ষতির পরিমাপের অগ্রগতি উন্নত হয়েছে কারণ অপটিক্যাল পাওয়ার মিটার আলোর উত্সটি ব্যবহার করে স্ট্যান্ডার্ড লস মাপার পদ্ধতির নিকটে লিংক ক্ষতিটি পরিমাপ করে।অবশ্যই, সেগমেন্ট ফাইবারের জন্য, অপটিক্যাল প্রাসাদের আবর্জনার উচ্চতর রেজোলিউশন যথার্থতা ত্রুটি হ্রাস করতে ব্যবহৃত হয়।দৈর্ঘ্য পরিমাপটি ওটিডিআর দ্বারা প্রাপ্ত হয়েছিল।দৈর্ঘ্যের মান দ্বারা লোকসানের মানকে ভাগ করে এককের দৈর্ঘ্যের সূক্ষ্ম মূল্য পাওয়া যায়।
৩. ওটিডিআর পরিমাপের বক্ররেখা কেবলমাত্র রেফারেন্স হিসাবে ব্যবহৃত হয় এবং ওটিডিআর পরিমাপ লিঙ্কের বাধাগুলি সরিয়ে ফোকাস করে।
সংক্ষিপ্ত ফাইবার পরিমাপে, ওটিডিআর পরিমাপ বক্ররেখা একটি পরিমাণগত ভিত্তি না করে গুণগত ভিত্তি হিসাবে একটি রেফারেন্স হিসাবে সেরা ব্যবহৃত হয়।
![]() |
