ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | YDFOSC001-SC/UPC |
MOQ: | 100 PCS |
মূল্য: | 0.19USD-0.72USD |
বিতরণ সময়: | 5 working days after got payment |
অর্থ প্রদানের শর্তাবলী: | T/T or western Union |

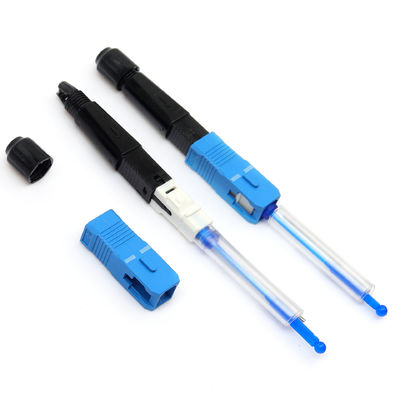

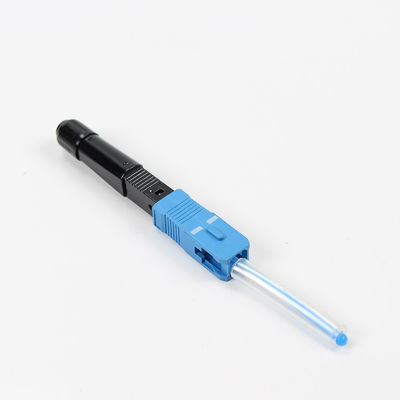

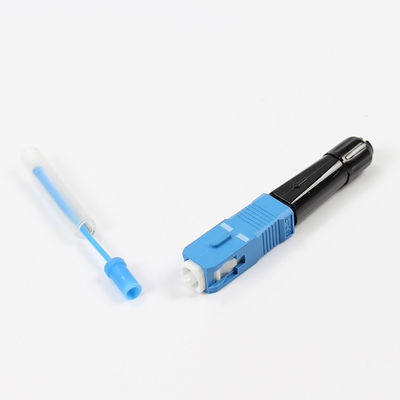

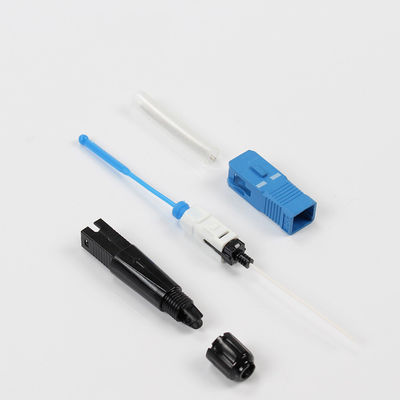

এসসি ফিউশন স্প্লাইস-অন সংযোগকারীটি অপটিক্যাল ফাইবার টাইপ দ্রুত সংযোগকারী, তবে এর স্প্লাইসিং পয়েন্টটি সংযোগকারী প্রান্তের অভ্যন্তরে, সমতুল্যভাবে স্প্লাইসিংয়ের সময় পিগটাইলগুলি বাদ দেয়।সুবিধা হল স্প্লাইস পরে অতিরিক্ত সুরক্ষা প্রয়োজন হয় না, যেমন স্প্লাইস ট্রে, স্প্লাইস বন্ধ, বা বিতরণ বাক্স। যান্ত্রিক স্প্লাইসারের নকশার সাথে চুক্তিতে, এটি ভি-গ্রুভ যান্ত্রিক সংযোগকারী রক্ষণাবেক্ষণ এবং অপারেশন ব্যয় এবং টেকসই সাশ্রয় করে,যা স্প্লাইস মেশিনের উচ্চ খরচের ধারণাকে উল্টে দেয় এবং FTTH নির্মাণের ক্ষেত্রে প্রযোজ্য নয়.
SC Fsion স্প্লাইস অন কানেক্টর বৈশিষ্ট্য
SC Fsion স্প্লাইস অন কানেক্টরস্পেসিফিকেশন
মডেল | YDFOSC001 |
সংযোগকারী প্রকার | SC/UPC, SC/APC |
ক্যাবলের ধরন | 0.9mm, 2.0mm, 3.0mm, 3.1*2.0mm ড্রপ ক্যাবল |
ফাইবার ব্যাসার্ধ | 125um ((G657A2 খালি ফাইবার) |
সংকীর্ণ বাফার ব্যাসার্ধ | ২৫০ মি |
ফাইবারের ধরন | একক মোড OS1 9/125um |
সন্নিবেশ হ্রাস | ≤0.3dB |
রিটার্ন লস | ≤-৫০ ডিবি |
খালি ফাইবার সলিড টাইটনেস | > ২৫০ গ্রাম |
কাজের তাপমাত্রা | -40°C-+80°C |
টেনশন শক্তি | ৬০ এন (২ মিনিটের জন্য ৫ কেজি) |
ড্রপ টেস্ট | একসাথে ৪ মিটার উচ্চতার সিমেন্টের মেঝের দিকে, মোট ৩ বার |
ফিউশন স্প্লাইস-অন সংযোগকারী নির্দেশাবলীর পদক্ষেপ
1. প্রস্তুতি
2. ফাইবার তারের মধ্যে মাধ্যমে তাপ-সংকুচিত নল হাউজিং এবং বাদাম রাখুন
3. প্রায় 45mm আচ্ছাদন stripping জন্য সমতল ফাইবার stripper ব্যবহার করুন
4. ফাইবার লেপ স্তরটি মুছে ফেলার জন্য ফাইবার স্ট্রিপার ব্যবহার করুন এবং ফাইবারটি পরিষ্কার করুন, তারপরে অপটিক্যাল ফাইবারটি ধারকটিতে রাখুন।
5ফাইবার কাটার মাধ্যমে ফাইবার কেটে ফেলুন
6. ফিউশন স্প্লাইস মেশিনে একত্রিত ধারক স্থাপন করুন
7. 0.9mm ফাইবার লেপ স্তর stripping
8. অপটিক্যাল ফাইবার পরিষ্কার এবং এটি ফিউশন স্প্লাইসার মেশিনের ধারক মধ্যে রাখা
9ফাইবার কাটার মাধ্যমে ফাইবার কেটে ফেলুন
10. ফিউশন স্প্লাইসার মেশিনে হোল্ডার রাখুন
11দুইটি হোল্ডার সরঞ্জাম প্রস্তুত হলে, ফিউশন মেশিন বন্ধ করুন, ফিউশন শুরু করুন
12ফিউজ করার পর, মেশিন খুলুন এবং সাবধানে পুরো spliced সংযোগকারী আউট নিতে
13. সাবধানে স্প্লাইস-সংযোজক লেজ থেকে তাপ-সংকুচিত নল সন্নিবেশ করান, তারপর পুরো স্প্লাইস সংযোগকারী ফিউশন মেশিনে করা এবং গরম শুরু
14. প্রায় 90s গরম করার পর ফিউশন মেশিন থেকে সংযোগকারী অপসারণ করুন, এবং তারপর প্রায় 5s জন্য ঠান্ডা
দশের দিকে।
15সমাপ্ত সমাবেশ
* দয়া করে কাস্টমাইজড FTTH গলন মেশিন ব্যবহার করুন
* প্রস্তাবিত ব্যবহারযোগ্যঃ
নিম্নলিখিত জিনিসপত্রের সঞ্চয় রাখুন
ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | YDFOSC001-SC/UPC |
MOQ: | 100 PCS |
মূল্য: | 0.19USD-0.72USD |

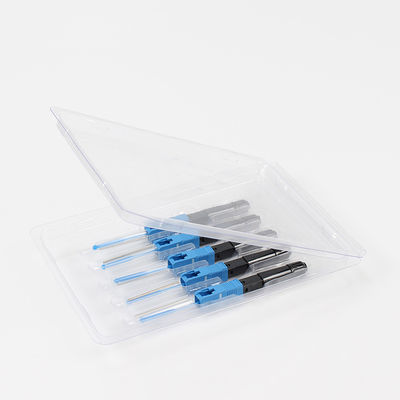

প্যাকেজিংয়ের বিবরণ: | 5 pieces or 10pcs / blister box |
