ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | এফএমসি-এম-এসএম-এসসিপি-এপিসি-সিডি-এমপি (কেজি 53) |
MOQ: | 500pcs |
মূল্য: | 0.19USD-0.72USD |
বিতরণ সময়: | আপনার অর্থ প্রদানের পরে 5 কার্যদিবসের দিন |
অর্থ প্রদানের শর্তাবলী: | টি / টি বা ওয়েস্টার্ন ইউনিয়ন |

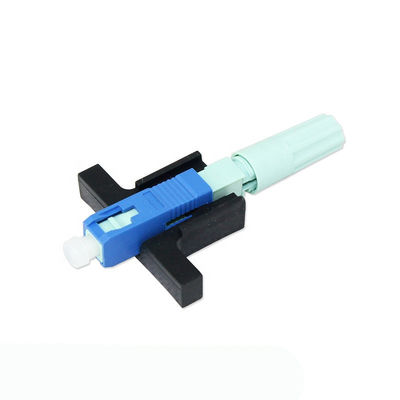

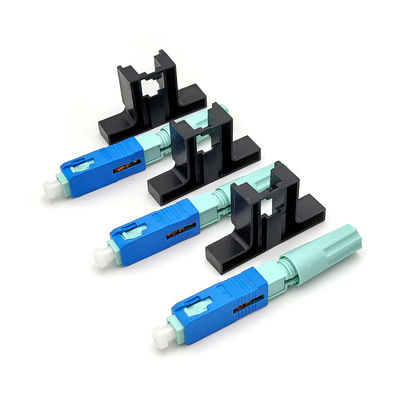

5 জি এলএক্স 58 এসসি ইউপিসি এফটিটিএক্স ফিল্ড ইনস্টলযোগ্য সংযোগকারী ফাইবার অপটিক ফ্ল্যাট কেবল নীল
5 জি এফটিটিএক্স 0.3 ডিবি এলএক্স 58 এসসি ইউপিসি ফাইবার অপটিক ফাস্ট ফিল্ড ইনস্টলযোগ্য সংযোগকারী চিত্র -8 ফ্ল্যাট কেবল নীল
ফিল্ড অ্যাসেমব্লী সংযোগকারী ল্যান এবং সিসিটিভি অ্যাপ্লিকেশন এবং এফটিটিএইচ সম্প্রসারণের জন্য বিল্ডিংয়ের ও মেঝেগুলির মধ্যে অপটিক্যাল ওয়্যারিংয়ের একটি জনপ্রিয় সমাধান, এটি দায়বদ্ধ, পৌরসভা, ইউটিলিটিস এবং বিকল্প বাহক দ্বারা পছন্দসই সংযোগকারী হিসাবে নিজেকে সরবরাহ করে।এসসি, এলসি, বা এফসি এসটি বেছে নেওয়া যেতে পারে এবং 250 মিমি থেকে 900 মিমি এবং 2.0 মিমি, 3.0 মিমি ব্যাসের একক মোডে সরবরাহ করতে পারে।ফেরুয়েল পিসি বা এপিসি হতে পারে।
টেকানিকাল স্পেসিফিকেশন
আইটিইএম | প্যারামিটার |
মডেল | এফএমসি-এম-এসএম-এসসিপি-এপিসি-সিডি-এমপি (কেজি 53) |
দৈর্ঘ্য | 58 মিমি |
কেবল টাইপ | 2.0 * 1.6 মিমি, 2 মিমি * 3 মিমি ফিগার -8 ড্রপ কেবল |
সি-খাঁজ কাঠামো | সিরামিক |
সন্নিবেশ ক্ষতি | গড় ≤0.2dB, MAX≤0.4dB |
রিটার্ন ক্ষতি | D50dB ইউপিসি, ≥65db এপিসি |
সন্নিবেশ ক্ষতি | ≤ 0.3 ডিবি (1310nm এবং 1550nm) |
রিটার্ন ক্ষতি | 45 -45 ডিবি |
বেয়ার ফাইবার শক্তি | > 5 এন |
ক্লেড শক্তি | > 10 এন |
চিন্তা | > 50 এন |
যান্ত্রিক স্থায়িত্ব | আইএল ≤ 0.2 ডিবি এবং আরএল ≤ 5 ডিবি |
অপারেটিং তাপমাত্রা | 5 ºC থেকে +70 .C |
পুনরাবৃত্তি সময় | > 50 বার |
দৈর্ঘ্য | 53 মিমি |
মান মেনে চলুন | আইইসি 61754-4 |
জীবনকাল | 30 বছর |
প্যাক তথ্য:

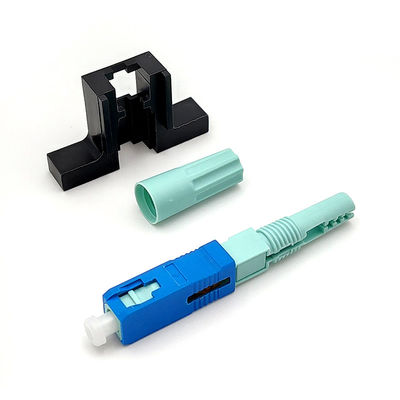

দ্রুত সংযোগকারী কাঠামো:
প্রয়োগ
দ্রুত সংযোগকারীগুলি কীভাবে ব্যবহার করবেন?
ফাইবার প্রক্রিয়া করুন
1. স্ট্রিপারে ড্রপ কেবলটি 50-60 মিমি অবধি সন্নিবেশ করুন এবং তারের শক্তি স্তরটি ফেলা করুন
২ স্ট্র্যাপযুক্ত কেবলটি বাতাতে চাপুন, ফাইবারটি লক করার জন্য 4 পয়েন্ট রয়েছে
৩. ফাইবারের প্রলেপটি আঁকতে অনুদৈর্ঘ্য ফাইবার স্ট্রিপার theোকান ਕੇ তারের লেপ স্তরটি স্ট্রিপ করুন।অথবা ফাইবার ক্ল্যাম্পের মিলার স্ট্রিপার সারিবদ্ধ ব্যবহার করুন।
৪. যদি ঠিক আছে তবে প্রায় 60 ° দিকে বাঁকিয়ে ফাইবারটি পরীক্ষা করুন
৫. 0 ° মুছা এবং আবার 90 by দ্বারা অ্যালকোহলে কাপড় দিয়ে ফাইবার পরিষ্কার করুন
6. ক্ল্যাম্পটি তীর পর্যন্ত অবধি দৈর্ঘ্য ফিক্সারে রেখে দিন এবং শেষে টিপুন
7. ফাইবার ক্লিভার স্লটে ফ্ল্যাট রাখুন, শেষে প্রান্তিক করুন এবং তারপরে ফাইবারটি কেটে দিন
8. অবশেষে ফাইবারের দৈর্ঘ্য হবে: 19.4 মিমি এবং 29.4 ± 0.1 মিমি, ছবি দেখুন

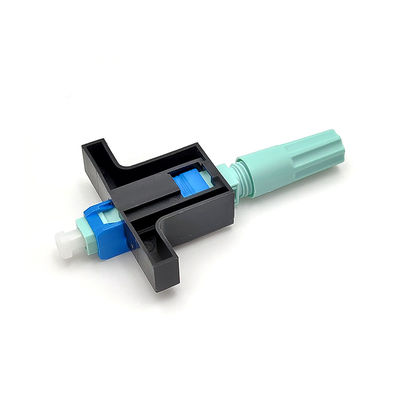

সমাবেশ
কালো লকারটি পরীক্ষা করুন
ফাইবার বাঁক পর্যন্ত ভি প্রবেশদ্বার সহ ফাইবার Inোকান, তবে ভি প্রবেশদ্বার থেকে 1 মিমি বেশি নয়
আবাসন, আবরণ এবং একই স্তরে জিগ রাখুন, সুইচটি বন্ধ করুন।

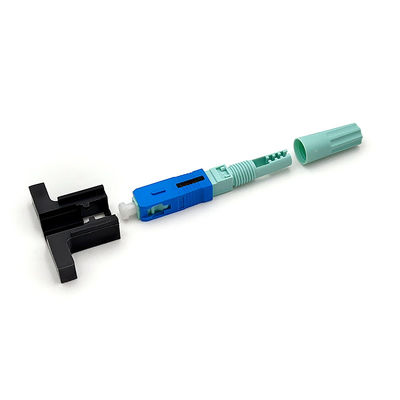

ডিস-সমাবেশ
সহায়ক জিগ জমায়েত করুন, ডান প্রান্তে স্যুইচ করুন
ফাইবার আনলক করুন
কভারটি খুলতে, শেলটি আনলক করতে একচেটিয়া উত্তল ব্যবহার করুন
ফাইবারটি বের করতে 15 Ra বাড়ান
অন্যান্য অনুরূপ প্রকার:
