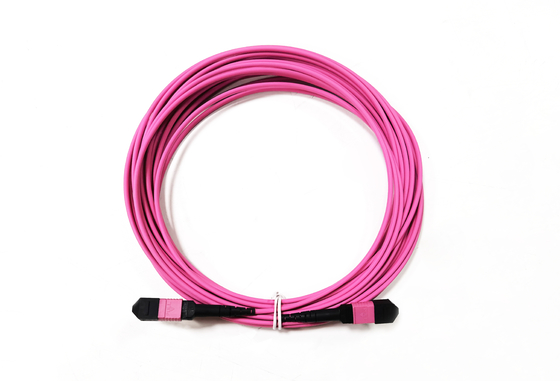

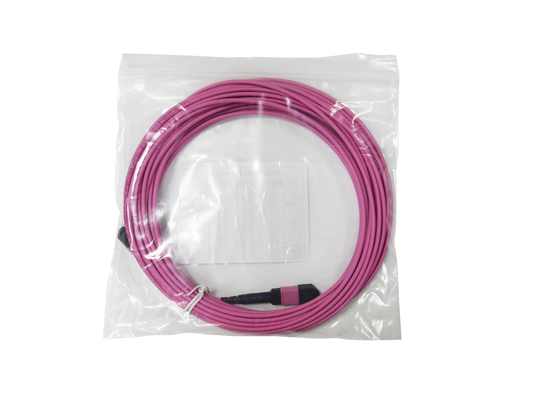

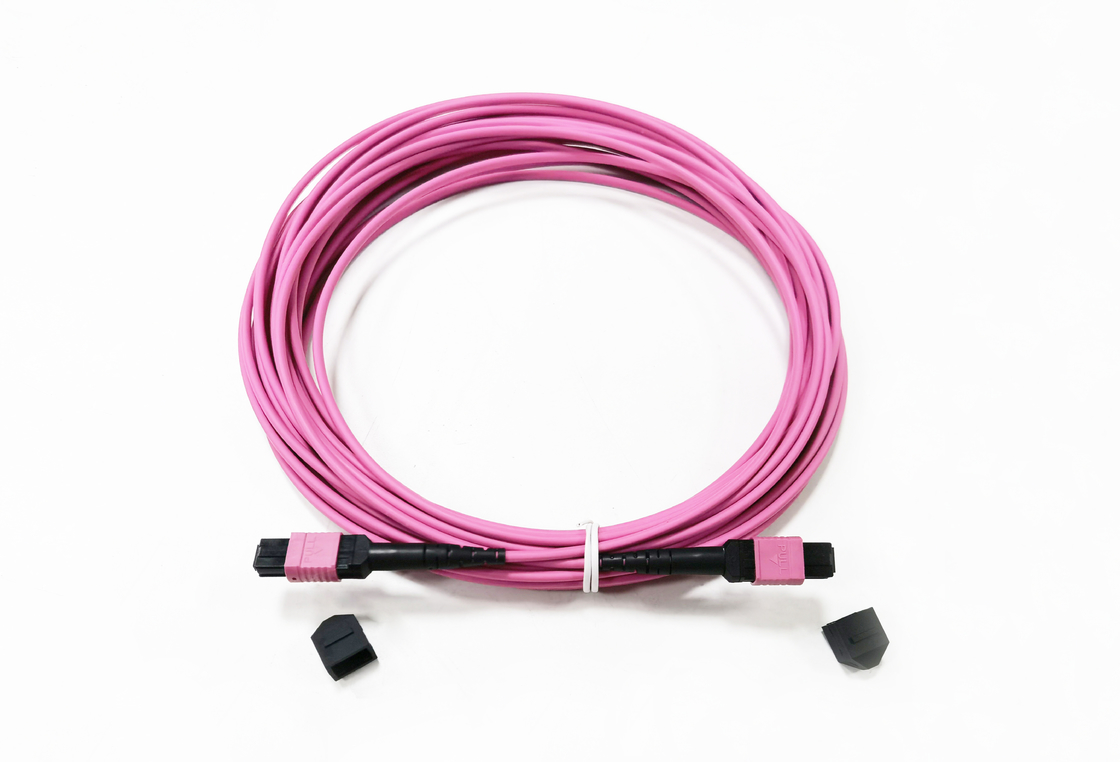

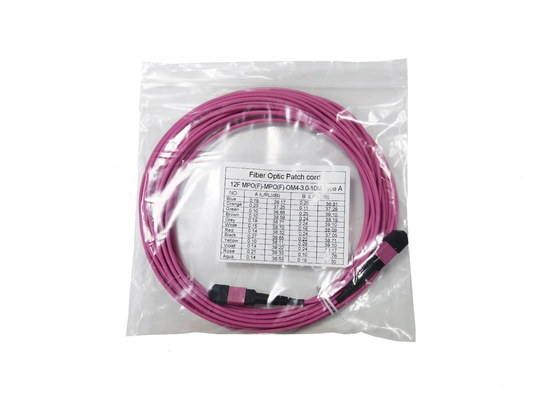

12 ফাইবার এমপিও ফিমেল কানেক্টর প্যাচ কর্ড OM4 50/125um এলিট লস 0.35dB বেগুনি পোলারিটি A

12 ফাইবার এমপিও ফিমেল কানেক্টর প্যাচ কর্ড OM4 50/125um এলিট লস 0.35dB বেগুনি পোলারিটি A

এমপিও/এমটিপি ফাইবার অপটিক প্যাচ কেবলে মাল্টি কোর ফাইবার অপটিক কেবল এবং সংশ্লিষ্ট 4/8/12/24 কোর উচ্চ ঘনত্বের এমপিও এমটিপি সংযোগকারী রয়েছে।গাইড পিন সহ সংযোগকারী মহিলা বা পুরুষ হতে পারে।4-144core থেকে তারের, একক মোড বা মাল্টি মোড, G652D G657A G657A2 সহ একক মোড ফাইবার, 62.5/125um সহ মাল্টি মোড ফাইবার।10G OM2/OM3/OM4, বা বাঁকানো সংবেদনশীল 10G মাল্টি মোড কেবল।

12 ফাইবার এমপিও প্যাচ কর্ড বৈশিষ্ট্য

1. IL এবং RL উচ্চ কর্মক্ষমতা
2. 4,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি এবং সমাবেশ
3. কম ক্ষতি এবং মান ক্ষতি SM এবং MM অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে
4. ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
5. এমপিও/এমটিপি অ্যাপ্লিকেশনের জন্য উপযুক্ত
6. রাগডনেস বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার পটি বিকল্প উপলব্ধ
7. ফাইবার টাইপ, পোলিশ টাইপ আলাদা করার জন্য কালার কোডেড হাউজিং পাওয়া যায়
8. এবং/অথবা সংযোগকারী গ্রেড

এমপিও/এমটিপি কেবল সলিউশন স্পেসিফিকেশন

12ফাইবার এমটিপি প্যাচ কর্ড অ্যাপ্লিকেশন

• অপটিক্যাল সুইচিং ইন্টার-ফ্রেম সংযোগ
• উচ্চ ফাইবার ঘনত্ব কার্ড প্রান্ত অ্যাক্সেস
• অ্যারে ট্রাঙ্ক তারের
• ডেটা সেন্টার ক্যাবলিং

এমপিও সংযোগকারী পোলারিটি কনফিগারেশন

এমপিও সংযোগকারীর দুটি বৈশিষ্ট্য রয়েছে যা তাদের অপটিক্যাল সংকেতের পথ পরিবর্তন করতে সক্ষম করে

(সংকেত পোলারিটি)।প্রথমত, এমপিও সংযোগকারীরা কিছুর তুলনায় নির্দিষ্ট অবস্থানে ফাইবারের একটি গ্রুপ ধরে রাখে

কীিং বৈশিষ্ট্য।দ্বিতীয়ত, এগুলি দুটি ভিন্ন অভিযোজনে প্যাচ কর্ড তৈরি করতে ব্যবহার করা যেতে পারে,

হয় কী-আপ/কী-আপ বা কী-আপ/কী-ডাউন।

কী-আপ/কী-ডাউন নির্মাণ

যখন একটি প্যাচ কর্ড একটি কী-আপ / কী-ডাউন কনফিগারেশনে তৈরি করা হয়, তখন ফাইবার বিন্যাস

উভয় সংযোগকারীতে উল্লম্ব অক্ষ সম্পর্কে অভিন্ন (ফাইবার বিন্যাস মিরর করা হয় না)।

উদাহরণস্বরূপ, সংযোগকারী A-তে নীল ফাইবার কী আপ সহ বাম দিকে এবং সংযোগকারী B-তে

ব্লু ফাইবারটিও চাবি সহ বাম দিকে।সংযোগকারী A এর বাম দিকে সংকেত ইনপুট

সংযোগকারী B এর বাম দিকে আউটপুট হবে।

কী-আপ/কী-ডাউন প্যাচ কর্ডগুলি উল্লম্ব অক্ষ সম্পর্কে মিরর করে না
