ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | GJYFJC8H |
MOQ: | 10 কিমি |
মূল্য: | আলোচনাযোগ্য |

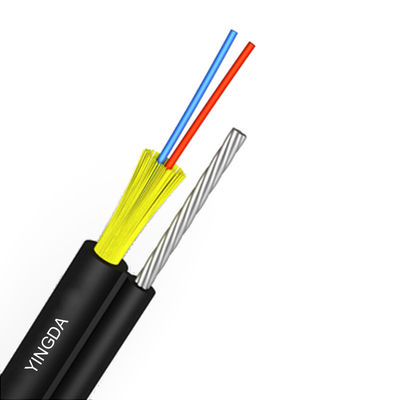

GJYFJC8H FTTH চিত্র-8 ফাইবার টু দ্য হোম এরিয়াল ড্রপ কেবল 2 কোর সহ 7*0.33 মিমি মেসেঞ্জার ওয়্যার
চিত্র-8 ড্রপ ক্যাবল সরাসরি সংযুক্ত থাকবে শেষ ব্যবহারকারীর বাড়ি পর্যন্ত, ব্যান্ডউইথ, তরঙ্গদৈর্ঘ্য এবং সংক্রমণ প্রযুক্তি সীমাবদ্ধ নয়।বায়বীয় মাউন্টিং সমর্থন করার জন্য 7pcs ইস্পাত strands আছে.এটি ftth ফাইবার অ্যাক্সেস নেটওয়ার্কের জন্য বেশ জনপ্রিয়
ফাইবার অপটিক কেবল অ্যাপ্লিকেশন
FTTH তারের বৈশিষ্ট্য

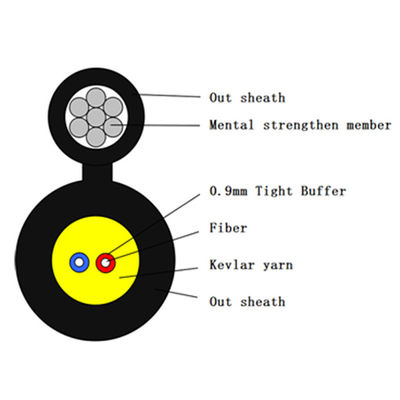

তারের ড্রপগঠন
আইটেম | বর্ণনা | |
ফাইবারের সংখ্যা | 2কোর | |
ফাইবার | প্রকার | G657A টাইট বাফার |
ব্যাস | 250µm | |
শক্তি সদস্য | উপাদান | কেভলার সুতা |
স্ব সমর্থন মেসেঞ্জার তার |
উপাদান | ধাতব তার |
ব্যাস | 1.2 মিমি ইস্পাত তার (7*0.33 মিমি) | |
বাইরের খাপ | উপাদান | LSZH |
ব্যাস | 1.8±0.2 মিমি | |
তারের আকার (উচ্চতা * প্রস্থ) | 3.5 মিমি × 6.5 মিমি | |
তারের ওজন | 26KG±1KG | |
ইনস্টলেশন তাপমাত্রা পরিসীমা (℃) | -20+60 | |
অপারেশন এবং পরিবহন তাপমাত্রা (℃) | -40+70 | |
সর্বনিম্ন নমন ব্যাসার্ধ(মিমি) | দীর্ঘ মেয়াদী | 15D |
মিন বাঁক ব্যাসার্ধ(মিমি) |
স্বল্পমেয়াদী | 30D |
ন্যূনতম অনুমোদিত প্রসার্য শক্তি(N) |
দীর্ঘ মেয়াদী | 500 |
ন্যূনতম অনুমোদিত প্রসার্য শক্তি(N) |
স্বল্পমেয়াদী | 700 |
ক্রাশ লোড (N/100mm) | দীর্ঘ মেয়াদী | 500 |
ক্রাশ লোড (N/100mm) | স্বল্পমেয়াদী | 1000 |
স্ট্যান্ডার্ড ফাইবার রঙ সনাক্তকরণ | ||
না. | 1 | 2 |
রঙ | নীল | কমলা |
অপটিক্যাল ফাইবার স্পেসিফিকেশন
ফাইবার শৈলী | ইউনিট | এস.এম G652 |
এস.এম G652D |
এমএম 50/125 |
এমএম 62.5/125 |
এমএম OM3-300 |
|
অবস্থা | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
মনোযোগ | dB/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
০.৩৬/০.২৩ | ০.৩৪/০.২২ | 3.0/1.0 | ---- | ---- | |||
বিচ্ছুরণ | 1550nm | Ps/(nm*কিমি) | ---- | ≤18 | ---- | ---- | বিচ্ছুরণ |
1625nm | Ps/(nm*কিমি) | ---- | ≤22 | ---- | ---- | ||
ব্যান্ডউইথ | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | ব্যান্ডউইথ |
1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য | nm | 1300-1324 | ≧1302, ≤1322 |
---- | ---- | ≧ 1295, ≤1320 |
|
শূন্য বিচ্ছুরণ ঢাল | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
PMD সর্বোচ্চ স্বতন্ত্র ফাইব্র | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
PMD ডিজাইন লিঙ্ক মান | Ps(nm2*k মি) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
ফাইবার কাটঅফ তরঙ্গদৈর্ঘ্য λc | nm | ≧ 1180, ≤1330 |
≧1180, ≤1330 |
---- | ---- | ---- | |
তারের কাটা বন্ধ তরঙ্গদৈর্ঘ্য λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
এমএফডি | 1310nm | উম | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | উম | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
সংখ্যাসূচক অ্যাপারচার (NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0। 015 |
0.200+/-0 .015 |
||
ধাপ (দ্বিদিকের অর্থ মাপা) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
ফাইবার নিয়ে অনিয়ম দৈর্ঘ্য এবং বিন্দু |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
দিsধারাবাহিকতা | |||||||
পার্থক্য ফিরে বিক্ষিপ্ত গুণাঙ্ক |
dB/কিমি | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
মনোযোগ অভিন্নতা | dB/কিমি | ≤0.01 | ≤0.01 | ||||
মূল ব্যাস | উম | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
ক্ল্যাডিং ব্যাস | উম | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
ক্ল্যাডিং অ বৃত্তাকারতা | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
আবরণ ব্যাস | উম | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
লেপ/চাফিঞ্চ কেন্দ্রীভূত ত্রুটি |
উম | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
আবরণ অ বৃত্তাকার | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
কোর/ক্ল্যাডিং কেন্দ্রীভূত ত্রুটি | উম | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
কার্ল (ব্যাসার্ধ) | উম | ≤4 | ≤4 | ---- | ---- | ---- |
প্যাকk তথ্য
প্যাকিং উপাদান: কাঠের ড্রাম |
প্যাকিং দৈর্ঘ্য: স্ট্যান্ডার্ড 2 কিমি, 1 কিমি, 3 কিমি, 4 কিমি পাওয়া যেতে পারে |
সিল্ক প্রিন্ট: কাস্টমাইজ করুন |
