চিত্র 8 স্ব-সহায়ক স্টিল মেসেঞ্জার ওয়্যার অপটিক্যাল ফাইবার কেবল GYXTC8Y

Name: চিত্র 8 স্ব-সহায়ক স্টিল মেসেঞ্জার ওয়্যার অপটিক্যাল ফাইবার কেবল GYXTC8Y
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYXTC8Y
Price: 29.18 USD
Availability: InStock

ব্র্যান্ড নাম:	YINGDA
মডেল নম্বর:	GYXTC8Y
MOQ:	2 কিমি
মূল্য:	আলোচনাযোগ্য

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO,SGS

তারের জ্যাকেট:

কালো

খাপ উপাদান:

পিই

ফাইবার গণনা:

1core, 2core, ... 12core

তারের আকার:

3.5*6.5 মিমি

প্রয়োগ:

FTTH এরিয়াল মাউন্ট, নালী, সমাহিত, পাইপলাইন, ভূগর্ভস্থ

শক্তি সদস্য:

ধাতব তার

প্যাকেজিং বিবরণ:

2 কিমি/ কাঠের ড্রাম

বিশেষভাবে তুলে ধরা:

PE শীথ অপটিক্যাল ফাইবার কেবল

স্টিল ওয়্যার অপটিক্যাল ফাইবার কেবল

GYXTC8Y অপটিক্যাল ফাইবার কেবল

পণ্যের বর্ণনা

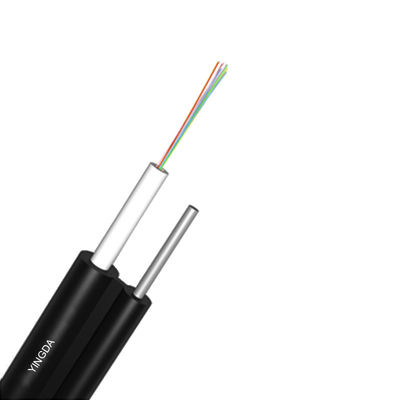

চিত্র 8 স্ব-সমর্থন ইস্পাত বার্তাবাহী তারের অপটিক্যাল ফাইবার তারের GYXTC8Y

ফাইবারগুলি একটি উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি লস টিউবে স্থাপন করা হয়। লস টিউবটি ফাইবারটিকে স্থানে রাখতে জল-প্রতিরোধী ফিলিং যৌগ দিয়ে ভরা হয়।এবং বাইরের ব্যবহারের জন্য উপযুক্ত, এবং তারপর একটি PE বাইরের গহ্বর এটি ভাঙ্গন বা খারাপ টান থেকে রক্ষা করার জন্য আছে। বায়ু মাউন্ট জন্য ইনস্টল করার জন্য ফাইবার অপটিক ক্যাবল সমর্থন করার জন্য আরো 1 ইস্পাত বার্তাবাহী তারের আছে,যথেষ্ট টান শক্তি বজায় রাখার জন্য.

ফাইবার ড্রপ ক্যাবল অ্যাপ্লিকেশন

এই স্পেসিফিকেশনটি চিত্র ৮-এ স্বয়ংসমর্থিত সেন্টার টিউব অপটিক্যাল ক্যাবলের সাধারণ প্রয়োজনীয়তাকে কভার করে।

বৈশিষ্ট্য

অ-ধাতব শক্তি একটি চমৎকার অ্যান্টি-ইলেক্ট্রোম্যাগনেট ক্ষমতা আছে
ভাল পারফরম্যান্সের জন্য প্রমাণিত লস টিউব ডিজাইন
চমৎকার যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য
ভাল নমনীয়তা এবং নমন কর্মক্ষমতা
ছোট বাইরের ব্যাসার্ধ, হালকা ওজন, ইনস্টলেশন সহজ

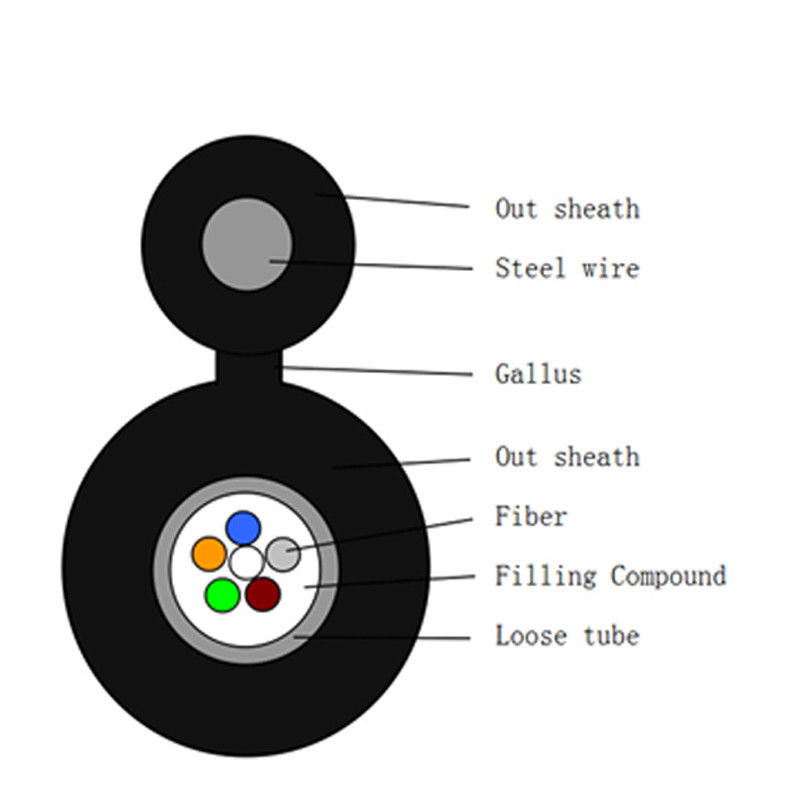

ক্যাবল কাঠামো

ক্যাবলের ধরন	GYXTC8Y
ফাইবারের সংখ্যা	২-১২ কোর
আর্দ্রতা বাধা	জল প্রতিরোধ ব্যবস্থা
কেন্দ্রীয় শক্তি সদস্য	উপাদান	FRP
কেন্দ্রীয় শক্তি সদস্য	ব্যাসার্ধ	1.4 মিমি
মানসিক শক্তি সদস্য	উপাদান	গ্যালভানাইজড স্টিলের তার
মানসিক শক্তি সদস্য	ব্যাসার্ধ	1.২ মিমি
স্লো টিউব	উপাদান	পিবিটি
স্লো টিউব	ব্যাসার্ধ	Ф2.0 মিমি
ক্যাবল ভর্তি	উপাদান	ক্যাবল ফিলিং কম্পাউন্ড
বাহ্যিক আবরণ	উপাদান	পিই
বাহ্যিক আবরণ	ব্যাসার্ধ	1.70±0.2 মিমি

ফাইবার রঙ কোড

প্রতি ফাইবারের সংখ্যা টিউব ৮কোর	1	2	3	4	5	6
	নীল	কমলা	সবুজ	বাদামী	গ্রে	সাদা
	7	8	9	10	11	12
	লাল	কালো	হলুদ	ভায়োলেট	গোলাপী	অ্যাকোয়া

তারের যান্ত্রিক বৈশিষ্ট্য

কোর	তারের ব্যাসার্ধ	ওজন
২ থেকে ২৪ কোয়ার	3.২ * ৬.৫ মিমি	৫৫ ± ৫ কেজি/কিমি
ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি)	দীর্ঘমেয়াদী	১০ ডি
মিন বন্ডিং ব্যাসার্ধ ((মিমি)	স্বল্পমেয়াদী	২০ ডি
মিন অনুমোদিত টানার শক্তি ((N)	দীর্ঘমেয়াদী	600
মিন অনুমোদিত টানার শক্তি ((N)	স্বল্পমেয়াদী	1500
ক্রাশ লোড (N/100mm)	দীর্ঘমেয়াদী	600
ক্রাশ লোড (N/100mm)	স্বল্পমেয়াদী	1500
অপারেশন তাপমাত্রা (°C)	-৪০+৭০
ইনস্টলেশন তাপমাত্রা ((°C)	-১৫+৬০

ফাইবারের বৈশিষ্ট্য

ফাইবারের ধরন		ইউনিট	এস এম G652	এস এম G652D	এম এম ৫০/১২৫	এম এম 62.5/125	এম এম OM3-300
শর্ত		এনএম	১৩১০/১৫৫০	১৩১০/১৫৫০	৮৫০/৩০০	৮৫০/৩০০	৮৫০/৩০০
হ্রাস		ডিবি/কিমি	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
হ্রাস		ডিবি/কিমি	0.৩৬/০।23	0.34/0.22	3.০/১।0	----	----
ছড়িয়ে পড়া	১৫৫০nm	PS/(nm*km)	----	≤18	----	----	হতাশা
ছড়িয়ে পড়া	১৬২৫ এনএম	PS/(nm*km)	----	≤২২	----	----
ব্যান্ডউইথ	৮৫০nm	MHZ.KM	----	----	₹400	₹১৬০	ব্যান্ডউইথ
ব্যান্ডউইথ	১৩০০ এনএম	MHZ.KM	----	----	₹৮০০	₹৫০০
শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য		এনএম	১৩০০-১৩২৪	₹১৩০২, ≤১৩২২	----	----	₹ ১২৯৫ ≤1320
শূন্য বিচ্ছিন্নতার ঢাল		এনএম	≤০092	≤০091	----	----	----
PMD সর্বোচ্চ একক ফাইবার			≤০2	≤০2	----	----	≤০11
PMD ডিজাইন লিঙ্ক মান		Ps ((nm2*k m)	≤০12	≤০08	----	----	----
ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc		এনএম	১১৮০, ≤1330	₹১১৮০ ≤1330	----	----	----
ক্যাবল কাটা তরঙ্গদৈর্ঘ্য λcc		এনএম	≤১২৬০	≤১২৬০	----	----	----
এমএফডি	১৩১০ এনএম	উমম	9.২+/-০।4	9.২+/-০।4	----	----	----
এমএফডি	১৫৫০nm	উমম	10.4+/-0.8	10.4+/-0.8	----	----	----
সংখ্যাগত এপারচার (এএন)			----	----	0.২০০+/ -০.015	0.২৭৫+/-০। 015	0.২০০+/০ .015
দুই দিকের ধাপে ধাপে গড় পরিমাপ)		ডিবি	≤০05	≤০05	≤০10	≤০10	≤০10
ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু		ডিবি	≤০05	≤০05	≤০10	≤০10	≤০10

বিচ্ছিন্নতা
পার্থক্যের ব্যাকস্পেসার সহগ	ডিবি/কিমি	≤০05	≤০03	≤০08	≤০10	≤০08
হ্রাসের অভিন্নতা	ডিবি/কিমি	≤০01	≤০01
কোর ব্যাসার্ধ	উমম			৫০+১।0	62.৫+/২5	৫০+১।0
আচ্ছাদনের ব্যাসার্ধ	উমম	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
আচ্ছাদনের অ-বৃত্তাকারতা	%	≤ ১।0	≤ ১।0	≤ ১।0	≤ ১।0	≤ ১।0
লেপ ব্যাসার্ধ	উমম	২৪২+/৭	২৪২+/৭	২৪২+/৭	২৪২+/৭	২৪২+/৭
লেপ/চফিনচ ঘনত্বগত ভুল	উমম	≤১২0	≤১২0	≤১২0	≤১২0	≤১২0
লেপ অ-বৃত্তাকারতা	%	≤৬0	≤৬0	≤৬0	≤৬0	≤৬0
কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি	উমম	≤০6	≤০6	≤ ১।5	≤ ১।5	≤ ১।5
কার্ল (রেডিয়াম)	উমম	≤4	≤4	----	----	----

প্যাকেজ তথ্য

1প্যাকেজিং উপাদান: কাঠের ড্রাম

2প্যাকেজিং দৈর্ঘ্যঃ ২ কিমি, ৩ কিমি, ৪ কিমি অথবা কাস্টমাইজ করুন।

3. কাস্টমাইজ করুনঃ লোগো, অংশ নম্বর, দৈর্ঘ্য, উপাদান, ফাইবার রঙ, ইত্যাদি
