ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | GYXTC8Y |
MOQ: | 2 কিমি |
মূল্য: | আলোচনাযোগ্য |
GYFXTY 5.0mm সেন্ট্রাল লুজ টিউব আউটডোর তারের জন্য FTTH অ্যাক্সেস নেটওয়ার্ক PE Sheath FRP কালো
কেন্দ্রীয় আলগা টিউবের মাঝখানে অপটিক্যাল ফাইবার, PBT টিউব একটি জল-প্রতিরোধী ভরাট যৌগ দিয়ে পূর্ণ।টিউবের বাইরে, গ্রাহকের অনুরোধ থাকলে শক্তি সদস্যের জন্য আরামিড সুতা (কেভলার) যোগ করতে পারে এবং উভয় পাশে দুটি সমান্তরাল এফআরপি শক্তি সদস্য স্থাপন করা হয়।তারের একটি পলিথিন (PE) খাপ দিয়ে সম্পন্ন করা হয়।এটি বায়বীয় বা নালী প্রয়োগের জন্য একটি ভাল পছন্দ।

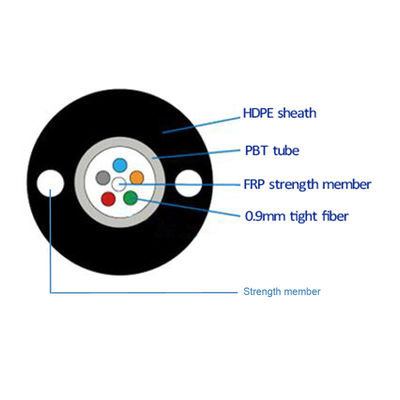

তারের মাত্রা এবং গঠন
তারের ধরন | GYFXTY | |
অপটিক্যাল ফাইবার | ফাইবার গণনা | G657A2 |
রঙ | প্রাকৃতিক | |
বাফার | উপাদান | LSZH |
রঙ | সাদা | |
ব্যাস | 0.85±0.05 মিমি | |
আলগা টিউব | উপাদান | পিবিটি |
রঙ | প্রাকৃতিক | |
ব্যাস | 0.35±0.05 মিমি | |
শক্তি সদস্য | উপাদান | FRP*2 |
ব্যাস | 1.0 | |
বাইরের খাপ | উপাদান | এইচডিপিই |
রঙ | কালো | |
ব্যাস | 5.0±0.35 মিমি | |
পুরুত্ব | 1.7±0.15 মিমি |
G6572 ফাইবার অ্যাটেন্যুয়েশন
আইটেম | প্যারামিটার | ইউনিট | মান | |
তারের আগে | তারের পরে | |||
অপটিক্যাল বৈশিষ্ট্য | 1310nm এ অ্যাটেন্যুয়েশন | dB/কিমি | ≤0.35 | ≤0.40 |
1383nm এ অ্যাটেন্যুয়েশন | dB/কিমি | ≤0.35 | ≤0.40 | |
1550nm এ অ্যাটেন্যুয়েশন | dB/কিমি | ≤0.21 | ≤0.30 | |
1625nm এ অ্যাটেন্যুয়েশন | dB/কিমি | ≤0.23 | ≤0.30 | |
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য | Nm | 1300-1324 | ||
শূন্য বিচ্ছুরণ ঢাল | Ps/(nm2*কিমি) | ≤0.092 | ||
তারের কাটা তরঙ্গদৈর্ঘ্য λcc | nm | ≤1260 | ||
মোড ফিল্ড ব্যাস (MFD) 1310nm এ | উম | 8.4-9.2 | ||
মোড ফিল্ড ব্যাস (MFD) 1550nm এ | উম | 9.3-10.3 | ||
প্রতিসরণের গ্রুপ সূচক (সাধারণ) 1310nm এ | / | 1.466 | ||
প্রতিসরণের গ্রুপ সূচক (সাধারণ) 1550nm এ | / | 1.467 | ||
1550nm এ ম্যাক্রো-বেন্ড লস (1টার্ন, 7.5 মিমি ব্যাসার্ধ) | dB | ≤0.5 | ||
1550nm এ ম্যাক্রো-বেন্ড লস (1টার্ন, 10মিমি ব্যাসার্ধ) | dB | ≤0.1 | ||
1550nm এ ম্যাক্রো-বেন্ড লস (10 টার্ন, 15 মিমি ব্যাসার্ধ) | dB | ≤0.03 | ||
জ্যামিতিক বৈশিষ্ট্য | ক্ল্যাডিং ব্যাস | উম | 125±7 | |
ক্ল্যাডিং অ বৃত্তাকারতা | % | ≤0.7 | ||
আবরণ ব্যাস | উম | 235-245 | ||
আবরণ/ক্ল্যাডিং ঘনত্বের ত্রুটি | উম | ≤12.0 | ||
আবরণ অ বৃত্তাকার | % | ≤6.0 | ||
কোর/ক্ল্যাডিংকেন্দ্রিকতা ত্রুটি | উম | ≤0.5 |
যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য
প্রসার্য শক্তি | স্বল্পমেয়াদী | 500N |
দীর্ঘ মেয়াদী | 200N | |
ক্রাশ প্রতিরোধ | স্বল্পমেয়াদী | 500N/100 মিমি |
দীর্ঘ মেয়াদী | 100N/100 মিমি | |
তাপমাত্রা সীমা | -20℃~+60℃ | |
নমন ব্যাসার্ধ | গতিশীল | ≥20D |
স্থির | ≥20D |
অন্যান্য বিস্তারিত:
ব্র্যান্ড নাম: | YINGDA |
মডেল নম্বর: | GYXTC8Y |
MOQ: | 2 কিমি |
মূল্য: | আলোচনাযোগ্য |
প্যাকেজিংয়ের বিবরণ: | 2 কিমি/ কাঠের ড্রাম |
GYFXTY 5.0mm সেন্ট্রাল লুজ টিউব আউটডোর তারের জন্য FTTH অ্যাক্সেস নেটওয়ার্ক PE Sheath FRP কালো
কেন্দ্রীয় আলগা টিউবের মাঝখানে অপটিক্যাল ফাইবার, PBT টিউব একটি জল-প্রতিরোধী ভরাট যৌগ দিয়ে পূর্ণ।টিউবের বাইরে, গ্রাহকের অনুরোধ থাকলে শক্তি সদস্যের জন্য আরামিড সুতা (কেভলার) যোগ করতে পারে এবং উভয় পাশে দুটি সমান্তরাল এফআরপি শক্তি সদস্য স্থাপন করা হয়।তারের একটি পলিথিন (PE) খাপ দিয়ে সম্পন্ন করা হয়।এটি বায়বীয় বা নালী প্রয়োগের জন্য একটি ভাল পছন্দ।
তারের মাত্রা এবং গঠন
তারের ধরন | GYFXTY | |
অপটিক্যাল ফাইবার | ফাইবার গণনা | G657A2 |
রঙ | প্রাকৃতিক | |
বাফার | উপাদান | LSZH |
রঙ | সাদা | |
ব্যাস | 0.85±0.05 মিমি | |
আলগা টিউব | উপাদান | পিবিটি |
রঙ | প্রাকৃতিক | |
ব্যাস | 0.35±0.05 মিমি | |
শক্তি সদস্য | উপাদান | FRP*2 |
ব্যাস | 1.0 | |
বাইরের খাপ | উপাদান | এইচডিপিই |
রঙ | কালো | |
ব্যাস | 5.0±0.35 মিমি | |
পুরুত্ব | 1.7±0.15 মিমি |
G6572 ফাইবার অ্যাটেন্যুয়েশন
আইটেম | প্যারামিটার | ইউনিট | মান | |
তারের আগে | তারের পরে | |||
অপটিক্যাল বৈশিষ্ট্য | 1310nm এ অ্যাটেন্যুয়েশন | dB/কিমি | ≤0.35 | ≤0.40 |
1383nm এ অ্যাটেন্যুয়েশন | dB/কিমি | ≤0.35 | ≤0.40 | |
1550nm এ অ্যাটেন্যুয়েশন | dB/কিমি | ≤0.21 | ≤0.30 | |
1625nm এ অ্যাটেন্যুয়েশন | dB/কিমি | ≤0.23 | ≤0.30 | |
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য | Nm | 1300-1324 | ||
শূন্য বিচ্ছুরণ ঢাল | Ps/(nm2*কিমি) | ≤0.092 | ||
তারের কাটা তরঙ্গদৈর্ঘ্য λcc | nm | ≤1260 | ||
মোড ফিল্ড ব্যাস (MFD) 1310nm এ | উম | 8.4-9.2 | ||
মোড ফিল্ড ব্যাস (MFD) 1550nm এ | উম | 9.3-10.3 | ||
প্রতিসরণের গ্রুপ সূচক (সাধারণ) 1310nm এ | / | 1.466 | ||
প্রতিসরণের গ্রুপ সূচক (সাধারণ) 1550nm এ | / | 1.467 | ||
1550nm এ ম্যাক্রো-বেন্ড লস (1টার্ন, 7.5 মিমি ব্যাসার্ধ) | dB | ≤0.5 | ||
1550nm এ ম্যাক্রো-বেন্ড লস (1টার্ন, 10মিমি ব্যাসার্ধ) | dB | ≤0.1 | ||
1550nm এ ম্যাক্রো-বেন্ড লস (10 টার্ন, 15 মিমি ব্যাসার্ধ) | dB | ≤0.03 | ||
জ্যামিতিক বৈশিষ্ট্য | ক্ল্যাডিং ব্যাস | উম | 125±7 | |
ক্ল্যাডিং অ বৃত্তাকারতা | % | ≤0.7 | ||
আবরণ ব্যাস | উম | 235-245 | ||
আবরণ/ক্ল্যাডিং ঘনত্বের ত্রুটি | উম | ≤12.0 | ||
আবরণ অ বৃত্তাকার | % | ≤6.0 | ||
কোর/ক্ল্যাডিংকেন্দ্রিকতা ত্রুটি | উম | ≤0.5 |
যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য
প্রসার্য শক্তি | স্বল্পমেয়াদী | 500N |
দীর্ঘ মেয়াদী | 200N | |
ক্রাশ প্রতিরোধ | স্বল্পমেয়াদী | 500N/100 মিমি |
দীর্ঘ মেয়াদী | 100N/100 মিমি | |
তাপমাত্রা সীমা | -20℃~+60℃ | |
নমন ব্যাসার্ধ | গতিশীল | ≥20D |
স্থির | ≥20D |
